01
Статичный стык
Элементы не должны перемещаться относительно друг друга. Для подготовленной полости применяют предусмотренный системой шовный состав.
Жёсткое заполнениеУЧЕБНАЯ ПРАКТИКА · 03
Вода ищет
слабое место.
Швы, стыки и вводы труб: как выбрать принцип герметизации и не перепутать жёсткое решение с гибким.
Реальные записи с учебных стендов.
Схемы объясняют принцип, а не заменяют проект узла.
Потом выбираем материал.
01 / ЛОГИКА ВЫБОРА
Три узла.
Три разных задачи.
02
Деформационный шов
Узел воспринимает перемещения. Нужна рассчитанная гибкая система, сохраняющая непрерывность водозащиты.
Эластичность + геометрия узла03
Ввод трубы
Проверяют два контакта: гильза–бетон и труба–гильза. Материал трубы, зазор и подвижность влияют на решение.
Герметизация каждого контакта02 / ВИДЕОРАЗБОР
Посмотреть на узел
в работе.
Три записи показывают разные участки учебной практики. Подписи описывают видимые действия; названия материалов ниже приведены как проверенные примеры решений.
ВИДЕО 01 00:35
Как устроены учебные узлы
Обзор бетонных стендов: горизонтальный стык, ёмкость и проходы коммуникаций. Сначала определяем, где может проходить вода.
ВИДЕО 02 01:59

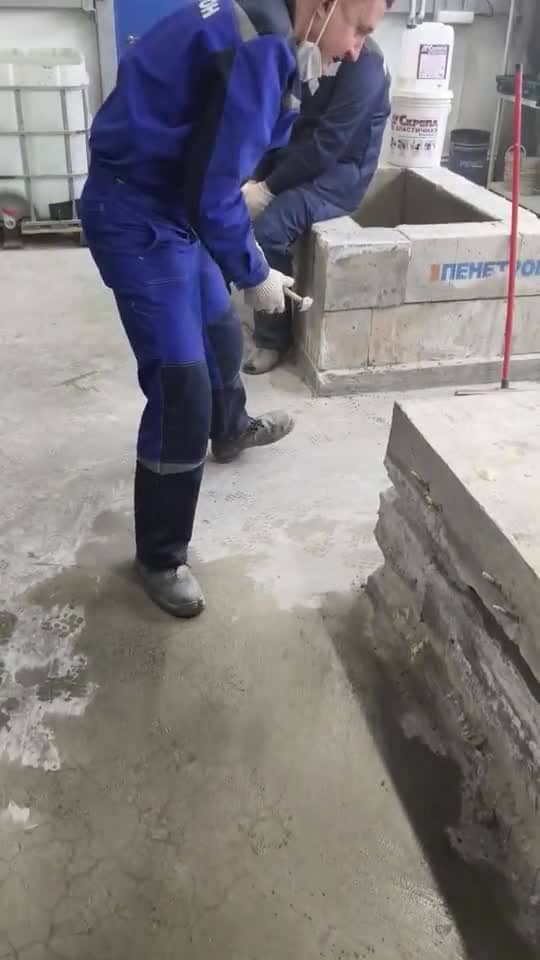

Шов бетона и проходы труб
Практическая работа на горизонтальном стыке и вокруг вводов. Видны подготовка и нанесение состава. Марку применяемого материала по записи не устанавливаем.
ВИДЕО 03 01:34
Гибкий слой и нарушение целостности
На стенде показан гибкий серый материал между бетонными элементами. В конце вода выходит через отверстие. По видео нельзя определить марку материала, давление и методику испытания.
Оригинальный звук сохранён. Это не расшифровка речи и не протокол испытаний. Марка гибкого серого материала в третьем ролике не подтверждена.
03 / ВВОД КОММУНИКАЦИЙ
Одна труба.
Два пути для воды.
Герметичный контакт гильзы с бетоном ещё не закрывает зазор вокруг самой трубы. Оба участка рассматривают отдельно.
БЕТОН
ГИЛЬЗА
ТРУБА
- А · Гильза–бетон
Статичный контакт и состояние основания. - Б · Труба–гильза
Зазор, совместимость материалов, перемещения.
Условная схема без масштаба. Варианты узлов приведены в разделе 8.5 техрегламента производителя; готовое решение выбирают по условиям объекта.
04 / ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Материал должен
соответствовать задаче.
Примеры материалов для разных типов узлов. Их применение на показанном объекте по видео не подтверждено. Конкретную систему выбирают по обследованию, проекту и инструкции производителя.
01 / НЕПОДВИЖНЫЙ УЗЕЛ
Пенекрит
Цементный состав для статичных трещин, стыков и примыканий бетона.
- Адгезия к бетону
- ≥2,0 МПа · ГОСТ Р 58277
- Прочность через 28 суток
- Класс ≥B30 · ГОСТ 310.4
- Водонепроницаемость раствора
- ≥W14 · ГОСТ 12730.5
- Расход при штрабе 25×25 мм
- 1,5 кг/пог. м
- Температура поверхности при работе
- +5…+35 °C
Не заменяет эластичную систему в шве с перемещениями.
Карточка производителя →02 / НА ЭТАПЕ БЕТОНИРОВАНИЯ
Пенебар
Гидроактивный жгут для статичных рабочих швов и предусмотренных производителем узлов коммуникаций.
- Сечение: высота × ширина
- 17±2 × 23±2 мм
- Плотность
- ≥1,5 г/см³
- Объём после выдерживания в воде
- ≥1,40× за 24 ч; ≥1,75× за 48 ч; ≥1,90× за 72 ч
- Метод указанных испытаний
- ТУ 5772-001-77919831-2006
- Отступ до края бетона при монтаже
- ≥50 мм
Работает в ограниченном пространстве. Набухание не делает жгут универсальным решением для подвижного шва.
Карточка производителя →03 / ДЕФОРМАЦИОННЫЙ ШОВ
ПенеБанд
Эластичная лента в системе с клеем ПенеПокси. Геометрию узла выбирают под расчётные перемещения.
- Толщина / ширина ленты
- 1,2 мм / 200, 300 или 500 мм
- Длина рулона
- 25 м · размеры по ГОСТ 26433.0
- Прочность при разрыве
- ≥7 МПа · ГОСТ 270
- Удлинение при разрыве
- ≥400 % · ГОСТ 270
- Температура эксплуатации
- −50…+80 °C
400 % — характеристика материала при разрыве, а не допустимое раскрытие готового шва.
Инструкция системы, стр. 1 →04 / ЧАСТЬ ЭЛАСТИЧНОЙ СИСТЕМЫ
ПенеПокси
Однокомпонентный клей-герметик для ПенеБанд и предусмотренных регламентом вводов коммуникаций.
- Адгезия к бетону
- ≥1,4 МПа · ГОСТ Р 58277
- Прочность / удлинение при разрыве
- ≥2 МПа / ≥130 % · ГОСТ 270
- Скорость отверждения
- ≥2,0 мм/24 ч · ГОСТ Р 59523
- Образование поверхностной плёнки
- ≤3 ч · ГОСТ Р 59523
- Температура эксплуатации
- −50…+80 °C
Не смешивайте эту систему с ПенеБанд С + ПенеПокси 2К: это другие материалы и инструкции.
Регламент 2026, раздел 5.8 →05 / ПЕРЕД ВЫБОРОМ РЕШЕНИЯ
Что проверить на объекте
01 · Есть ли движение?Раскрытие шва, осадка, температурные перемещения.
02 · Откуда приходит вода?Направление воздействия и фактическое состояние узла.
03 · Какое основание?Прочность бетона, загрязнения, геометрия, доступ к подготовке.
04 · Чем проходит коммуникация?Материал трубы и гильзы, размер зазора, совместимость герметизации.
Можно ли просто замазать любой стык?
Нет. Жёсткий состав не рассчитан на работу вместо деформационной системы. Если причина протечки и перемещения не установлены, косметическое заполнение может не решить проблему.
Что показывает вода в третьем ролике?
Видимый выход воды через отверстие в гибком слое. Запись не даёт оснований назвать марку, заявить испытательное давление или сделать вывод о качестве конкретного продукта.
Где посмотреть полные инструкции?
В карточках выше и в документах производителя ниже. Перед работой проверяйте актуальную редакцию и условия конкретного узла.
ИСТОЧНИКИ · ПРОВЕРЕНО 21.10.2026
Документация производителя
Технологический регламент 2026: характеристики и узлы →ПенеБанд + ПенеПокси: инструкция системы →Официальный раздел документов →Учебный материал. Не является рабочим проектом, гарантией водонепроницаемости или подтверждением марки продукта в видео.
