Пенебанд С
Эластичная гидроизоляционная лента для деформационных швов. В текущем техническом листе: ширины 200, 300 и 500 мм, толщина 1 мм, рулон 20 м.
Пенебанд С + Пенепокси 2К
Шов движется.
Защита остаётся непрерывной.
Как устроена гидроизоляция деформационного шва: эластичная лента, надёжные клеевые зоны, свободный участок и защита от повреждений.
Разобрать устройствоВсе материалы
ЛентаКомпенсирует перемещения
КлейФиксирует края на бетоне
ЗащитаСнижает риск повреждения
01 / Логика системы
Не заделать движение,
а учесть его.
Деформационный шов отделяет части конструкции, которые могут перемещаться относительно друг друга. Жёсткая заделка и эластичная гидроизоляционная система решают разные задачи.
В системе «Пенебанд С» края ленты закрепляют двухкомпонентным эпоксидным клеем «Пенепокси 2К». После полимеризации клей жёсткий; перемещения воспринимает эластичная лента. Геометрию свободного участка выбирают под рабочий узел.
Показан вариант с компенсационной петлёй; её необходимость и геометрию определяет рабочий узел. Схема объясняет принцип, а не задаёт размеры. Глубину запаса, допустимое раскрытие и сопротивление напору нельзя назначать по рисунку или проценту удлинения ленты при разрыве.
02 / Две роли, одна система
Не перепутать похожие названия
Пенепокси 2К
Двухкомпонентный эпоксидный состав для приклейки ленты к подготовленному основанию. Компоненты А и В дозируют по массе.
«Пенебанд» без буквы С и однокомпонентный «Пенепокси» относятся к другой системе. Не переносите её требования к основанию, монтажу и стороне давления воды на «Пенебанд С».
03 / Практические акценты лекции
Что важно не потерять
между схемой и объектом
Ниже редакционный пересказ понятных фрагментов записи, а не дословная расшифровка. Названия материалов и рабочие параметры проверены по фото и документации изготовителя.
Не замешивать большой объём «про запас»
В обсуждении жизнеспособности клея лектор обращает внимание на его загустевание и ограниченное время нанесения. Практический вывод: заранее подготовить участок и инвентарь, подобрать размер замеса под реальную скорость работы. Условия и контроль жизнеспособности важнее одной цифры из конспекта.
Скругление кромок защищает саму ленту
В лекции разбирается риск повреждения ленты острым краем бетона при перемещениях. Подготовка кромок относится к работоспособности узла, а не только к его внешнему виду.
Нижняя приклейка и верхний «замок» не одно и то же
Объяснение на доске различает нижние полосы приклейки по сторонам шва и покрытие краёв сверху. Поэтому число 50 мм не должно подменять ширину нижней клеевой зоны 80 мм. Схема и актуальные значения разобраны ниже.
Защита должна оставлять шву возможность двигаться
В разборе защитной накладки отдельно обсуждается её крепление: защитить ленту недостаточно, если при этом заблокированы перемещения. Конкретную конструкцию, крепёж и зазоры назначают в проекте. Размеры из неразборчивых фрагментов записи здесь не используются.
Место для приклейки нужно проверить заранее
В вопросах к лектору разбираются переход с плиты на стену и стеснённый узел рядом с колонной. Доступ и ширина подготовленной поверхности влияют на возможность выполнить систему. Если места для требуемых клеевых зон недостаточно, нужен отдельный проектный разбор, а не произвольное уменьшение полос приклейки.
Начало записи посвящено инъектированию и пакерам. Здесь выделен отдельный раздел о ленточной системе; марки смол, неясные числа и фрагменты, не относящиеся к этому узлу, не перенесены в рекомендации.
04 / Проверенные параметры
80 мм и 50 мм:
это разные зоны.
≥80 мм с каждой стороныНижняя полоса приклейки ленты к бетону. Толщина клеевого слоя 2–3 мм.
≥50 мм по краям сверхуЗашпатлёвывание краёв ленты по техническому листу системы от 23.07.2026. Не замена нижней полосе приклейки.
Клей распределяют без пустот, ленту прижимают, воздух удаляют пластиковым роликом. Прижатие после укладки сохраняют не менее 24 часов.

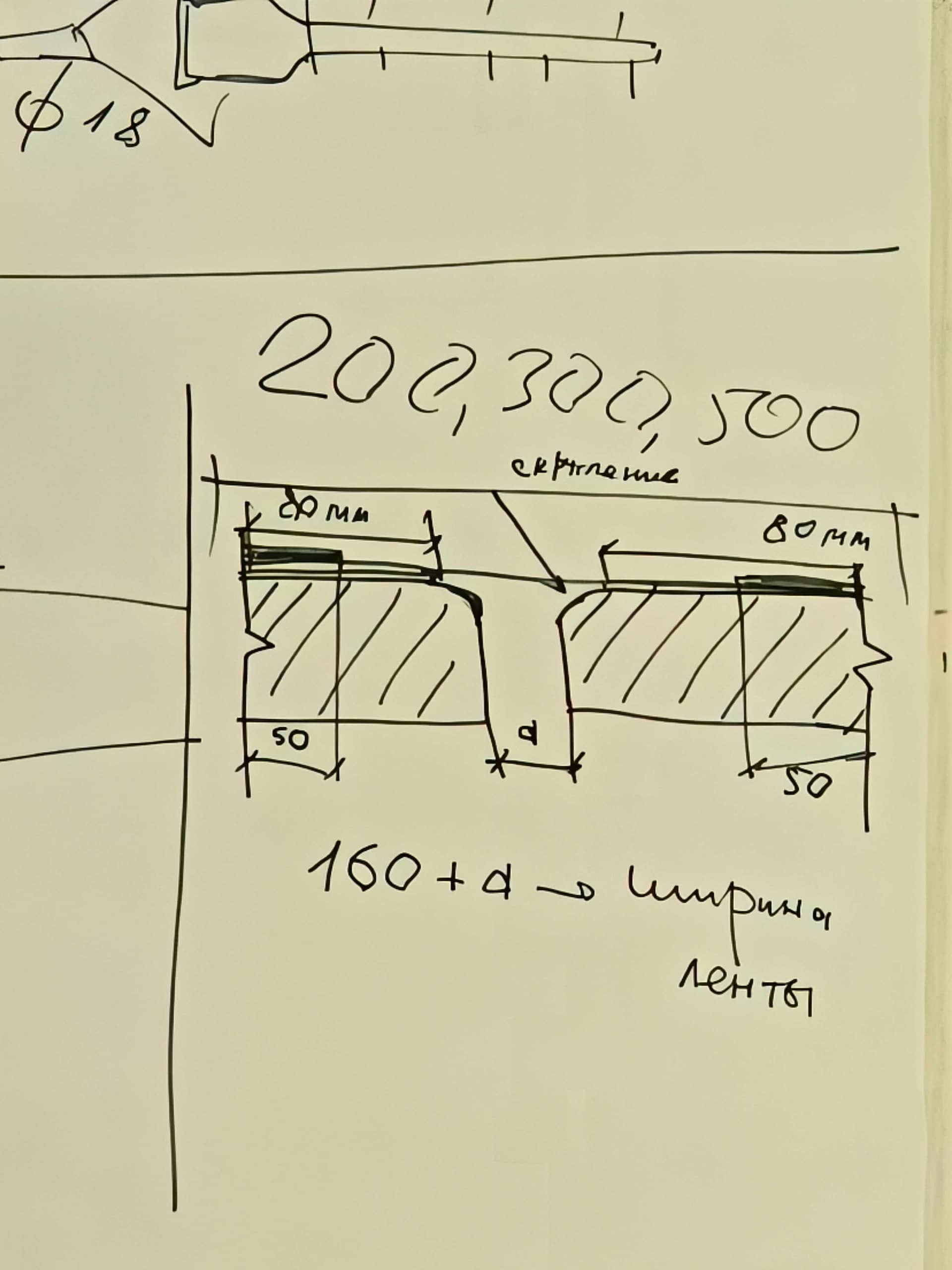

Почему на фото написано d + 160?
Это запись в конспекте, а не универсальная формула для любого шва. В техническом листе от 23.07.2026 при неизвестных характеристиках деформаций указана ширина ленты не менее средней ширины шва + 200 мм. Для реального объекта нужны ожидаемые перемещения и согласованный узел, а не только арифметическая прибавка.
Это запись в конспекте, а не универсальная формула для любого шва. В техническом листе от 23.07.2026 при неизвестных характеристиках деформаций указана ширина ленты не менее средней ширины шва + 200 мм. Для реального объекта нужны ожидаемые перемещения и согласованный узел, а не только арифметическая прибавка.
Расход клея
0,8–1,2 кг/пог. м по текущему листу системы. Это ориентир для системы, а не расход эпоксидного покрытия на квадратный метр.
В отдельных более ранних официальных материалах встречается 0,6–0,8 кг/пог. м. Здесь приведена датированная редакция 2026 года; для заказа уточняют узел и инструкцию поставленного материала.
Замес
А:В = 2:1 по массе. Перемешивание 2 минуты, до 300 об/мин. Компоненты клея предварительно выдерживают 24 часа при +15…+25 °C.
Жизнеспособность проверяют в условиях объекта. Номинальные ≥30 минут при +20 °C нельзя считать неизменным рабочим временем при любой температуре и массе замеса.
Используют предусмотренные инструкцией СИЗ; в закрытом помещении обеспечивают вентиляцию.
05 / Сопряжения и защита
Важен весь контур,
а не только прямой участок.
Пол, стена и угол

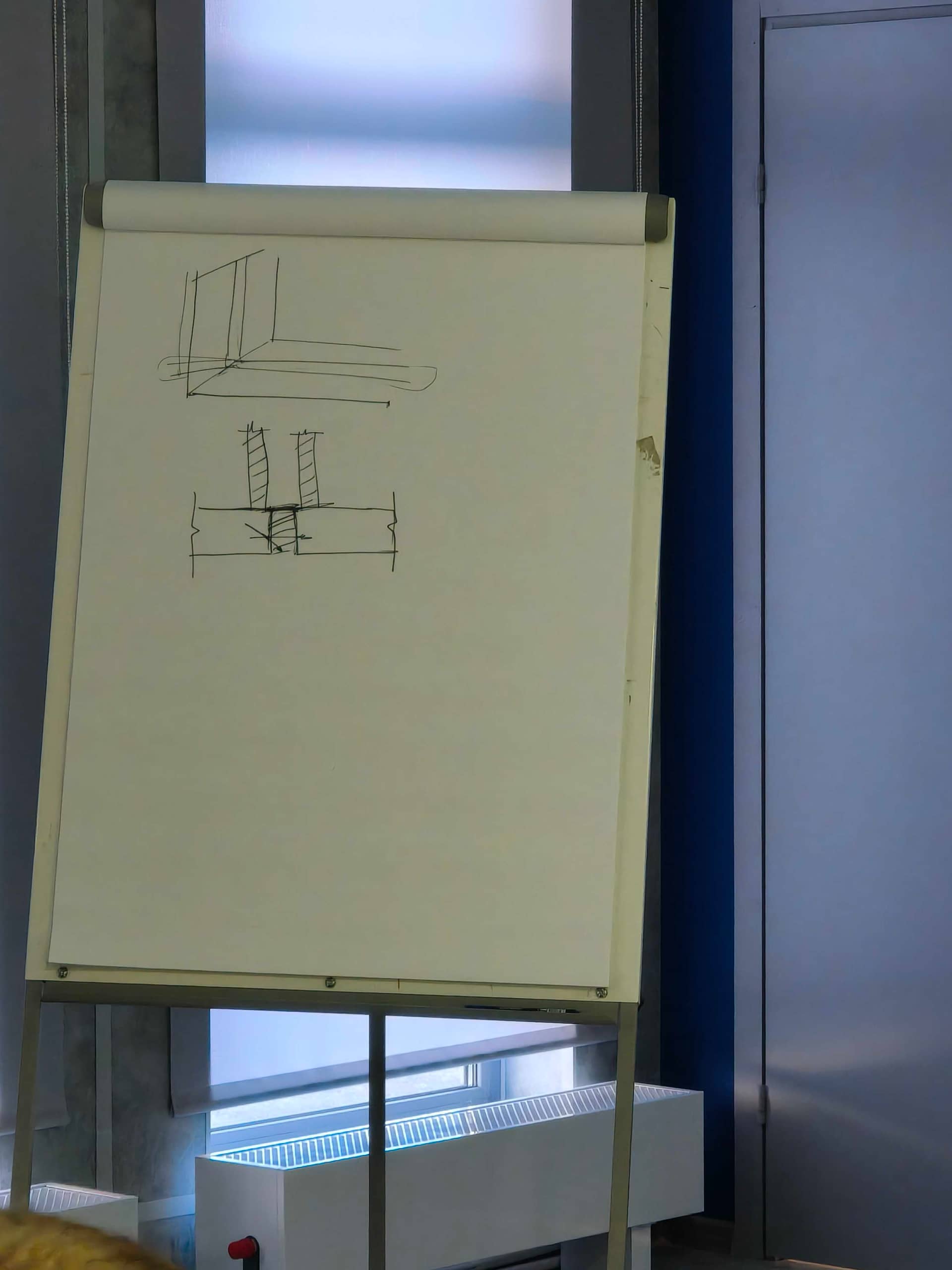

Водонепроницаемый контур должен сохраняться в сопряжениях. Переходы, пересечения и стыки лент требуют отдельной проработки. Фотография на доске не заменяет раскрой и рабочий чертёж углового узла.
Соединение лент
Текущий лист описывает сварку горячим воздухом с нахлёстом не менее 100 мм и допускает соединение эластичным клеем-герметиком «Пенепокси». Не следует автоматически заменять его жёстким «Пенепокси 2К».
Режим сварки, подготовку и качество соединения проверяют по инструкции. Рецепт для прямого нахлёста не является готовой технологией любого сложного угла.
Защитный элемент не заменяет ленту

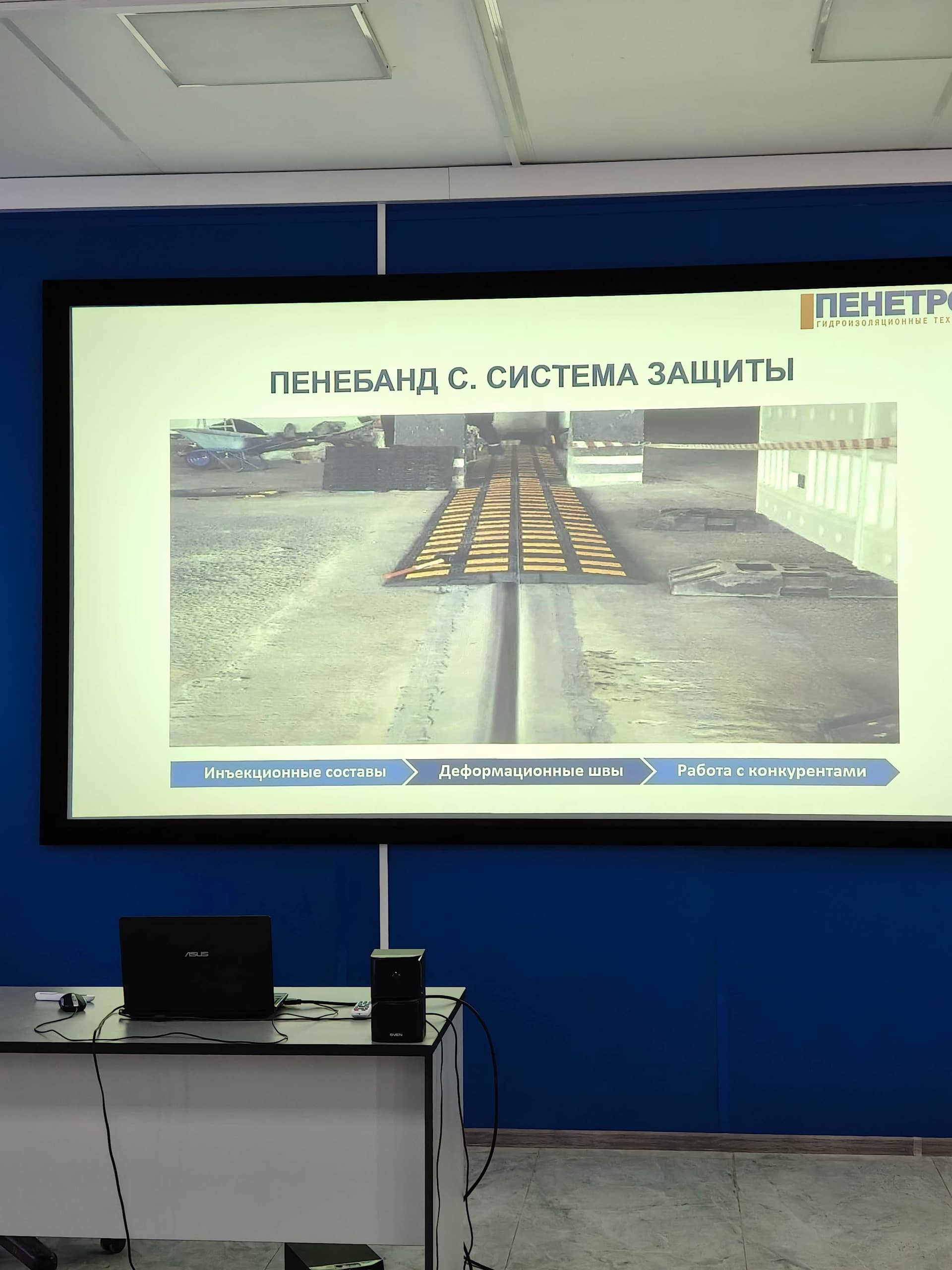

Если возможны механические повреждения или давление воды способно надуть ленту, предусматривают защиту. На лекционном слайде показан пример защитной накладки в зоне прохода или проезда.
Нагрузку, крепление и возможность перемещения защиты определяют по проекту. Нельзя назначить толщину металла, шаг анкеров или допустимую массу автомобиля по этому фото.
06 / Последовательность и контроль
Сначала основание.
Потом приклейка.
01Обследовать
Раскрытие и движения шва, сторона и давление воды, состояние бетона, эксплуатационные нагрузки.
02Подготовить
Убрать непрочный бетон и загрязнения, восстановить дефекты, скруглить кромки, устранить активные течи.
03Высушить и приклеить
Для этой системы бетон полностью высушивают. Температура поверхности при работе +5…+35 °C. Работы выполняют в сухую безветренную погоду.
04Проверить и защитить
Клеевые зоны без пустот, непрерывные соединения, свободная рабочая часть и предусмотренная защита.
Возможность работы готовой системы со стороны прижима или отрыва не означает возможность приклейки на мокрый бетон. Условия монтажа и условия эксплуатации различаются.
Что нужно для выбора решения
- Средняя и максимальная ширина шва; ожидаемые перемещения по направлениям.
- Напор и сторона воздействия воды, наличие активной течи.
- Геометрия сопряжений, состояние и доступность основания.
- Проход людей, проезд транспорта и другие риски повреждения.
- Проектный узел, актуальная инструкция и контроль качества выполнения.
Материал образовательный. Он не заменяет обследование, проектирование деформационного шва и инструкцию на поставленную систему.
Источники и проверка
Лекция + документация изготовителя
Учебный разбор подготовлен по предоставленным материалам обучения; технические параметры сверены 22 октября 2026 года. Фотографии показывают обучение и примеры презентации, а не выполненные работы МАСКАТ.
- Пенебанд С: технический лист от 23.07.2026 · основной источник текущих параметров.
- Официальная страница системы Пенебанд С.
- СТО 94358423-002-2024 · раздел 7.3, система и защита. Это стандарт организации, не СНиП.
Если конспект, старая веб-страница и новый технический лист расходятся, цифры нельзя смешивать. Рабочее решение согласуют по актуальной документации изготовителя.
