Анкерные группы под колонны: что согласовать до бетонирования фундамента?

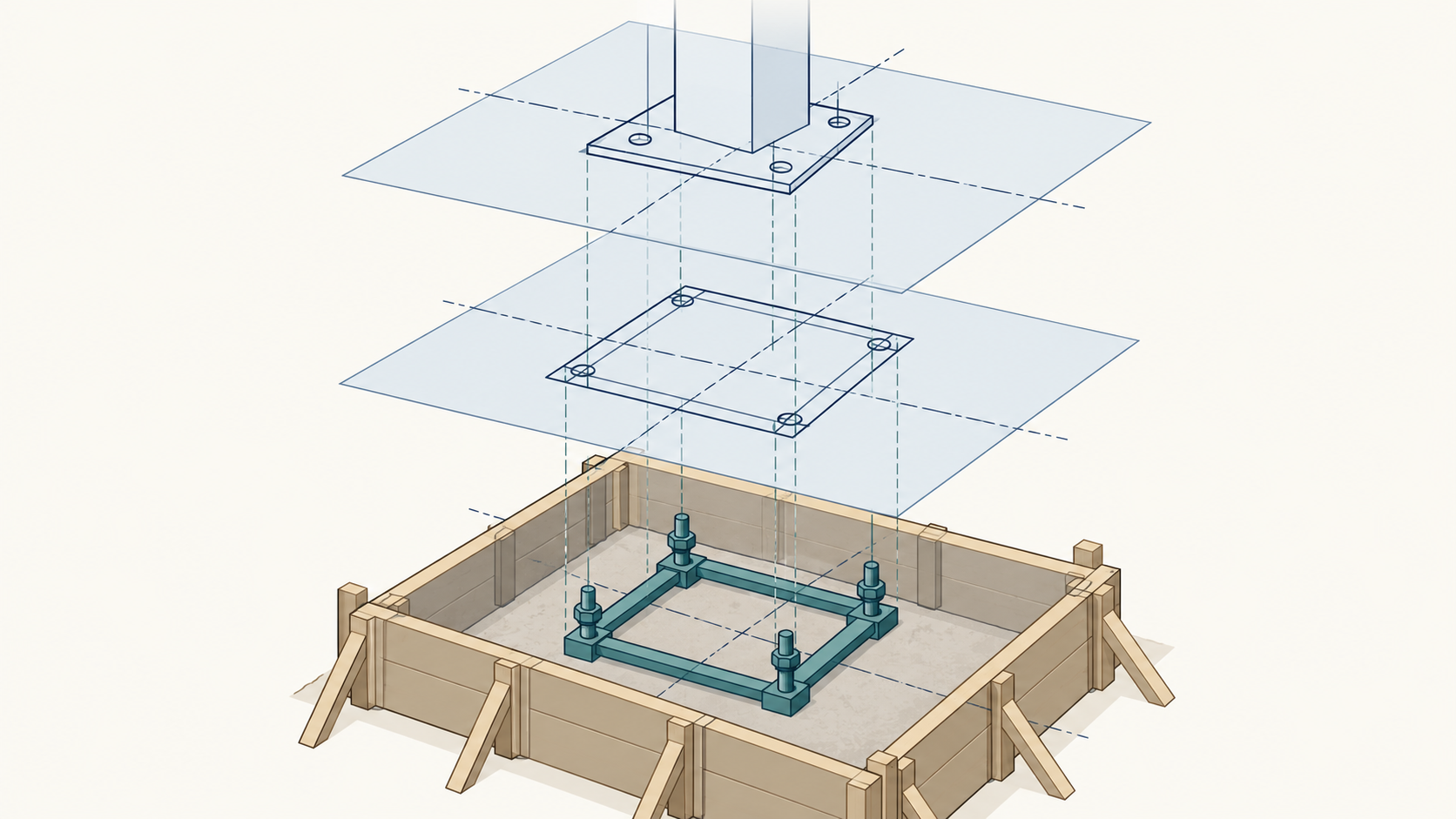

Сверка схем фундамента и опоры колонны с установленной анкерной группой до бетонирования

Анкерная группа соединяет фундамент с опорным узлом будущей колонны. Если фундамент готовят по одному комплекту чертежей, а монтаж каркаса планируют по другому, расхождение может обнаружиться уже при установке колонны. До бетонирования важно сверить проектные данные, распределить ответственность за контроль и определить, какие сведения получит следующий исполнитель.

Эта статья — перечень вопросов для согласования, а не инструкция по установке анкеров. Геометрия узла, требования к материалам, точности и контролю зависят от проекта. СП 63.13330.2018 относится к проектированию бетонных и железобетонных конструкций, а СП 70.13330.2012 — к производству и приёмке строительных работ. Если колонна стальная, при проектировании каркаса рассматривают также СП 16.13330.2017. При работе с нормативными документами нужно учитывать применимые изменения и документацию конкретного объекта; ни одна из этих ссылок сама по себе не задаёт допуск для описываемой анкерной группы.

Сверьте оси, отметки и версии чертежей

Отправная точка — положение колонны в здании. ПТО и исполнителям стоит сопоставить план фундаментов, разбивочные оси, проектные отметки и схему расположения колонн. Для каждой опоры должно быть понятно, к каким осям и отметкам привязана анкерная группа и какой действующий документ задаёт эту привязку.

Особого внимания требуют изменения проекта. Например, если в чертежах каркаса изменена ориентация колонны, положение её опоры на плане может остаться прежним, но схема крепления потребует повторной сверки. Важно выяснить, одинаковые ли ревизии документов находятся у монолитного подрядчика, генподрядчика и организации, которая будет монтировать каркас. При расхождении комплектов сначала устанавливают, какие документы действуют, и передают их участникам работ.

Для сверки можно составить ведомость опор: обозначение колонны и соответствующего фундамента, оси, проектные отметки, номера чертежей фундамента и каркаса, статус изменений. Такая ведомость помогает заметить несовпадения, но не заменяет утверждённые чертежи.

Проверьте сопряжение узла, а не только расположение анкеров

Схему анкерной группы следует сопоставлять с чертежом опорного узла колонны. Вопросы для проверки — количество и расположение анкеров, ориентация группы относительно осей, обозначения элементов, отметки и предусмотренное проектом сопряжение с опорной частью колонны. Если рядом предусмотрены закладные детали или другие элементы, их также учитывают при сверке.

Отдельный вопрос — совместимость узла с армированием, опалубкой и проходками. Обнаруженный конфликт не следует разрешать самовольным переносом анкера или изменением арматуры по устной договорённости на площадке. Его фиксируют и рассматривают с участием уполномоченных лиц в порядке, установленном для объекта; соответствующее решение оформляют до продолжения затронутых работ.

На странице МАСКАТ о монолитных работах указаны работа с закладными и сопряжениями по чертежам и проверка геометрии перед бетонированием. Это описание направления работ, а не подтверждение выполненного компанией объекта с анкерными группами под колонны.

Определите ответственность на стыке этапов

Монолитный подрядчик, поставщик анкерных групп, генподрядчик и монтажная организация могут участвовать в работах над одним узлом, но отвечать за разные части задачи. До бетонирования полезно письменно согласовать:

кто предоставляет действующие чертежи фундамента, каркаса и опорных узлов;
кто сверяет документы между собой и направляет вопросы уполномоченным участникам проектирования и строительства;
кто поставляет элементы и документы на них, если они предусмотрены проектом или договором;
кто устанавливает и закрепляет элементы на время бетонирования;
кто контролирует их положение до укладки смеси и после выполнения монолитных работ;
что и в каком порядке передают исполнителю монтажа каркаса.

На стыке этапов может возникнуть организационный риск: одна сторона выполняет фундамент по выданному ей листу, а другая ожидает узел по иной ревизии схемы колонн. Сверка до бетонирования позволяет выявить расхождение, пока доступ к элементам узла ещё не ограничен бетоном.

Если монтажная организация пока не выбрана, заказчику и генподрядчику всё равно нужно определить, кто сверит решение с проектом каркаса и подготовит данные для последующей передачи монтажникам.

Что проверить перед бетонированием

Проверка относится к установленным элементам, а не только к разметке на чертеже. Ответственные участники сопоставляют фактическое положение групп с действующей документацией: оси, ориентацию, отметки и комплектность. Также важно проверить, не выявлены ли конфликты с другими частями конструкции и предусмотрен ли проектом контроль положения элементов на соответствующих этапах работ.

Способ измерений и критерии приёмки определяют по документации объекта и применимым требованиям. ГОСТ Р 58942-2020 рассматривает требования к точности геометрических параметров и их отражение в рабочих чертежах и технологической документации; это не основание назначать единый допуск для всех колонн. При работе с СП 70 необходимо учитывать применимые изменения, в том числе опубликованное изменение № 8.

Если выявлено расхождение, его фиксируют и передают на рассмотрение в установленном для объекта порядке до бетонирования затронутого узла. Подрезать, отгибать или переставлять анкеры на основании общего совета нельзя. В контрольных материалах полезно указывать, с какой ревизией чертежа сравнивали фактические данные: это поможет разобраться в истории решений, если документация изменится.

Как передать результат монтажникам

После монолитного этапа исполнителю монтажа нужны данные, позволяющие сопоставить фактическое положение опорных узлов с проектом. Состав исполнительной документации зависит от объекта, проекта, задания заказчика и договора. В него могут входить результаты предусмотренных измерений, документы освидетельствования соответствующих работ и сведения об оформленных изменениях. Перечень и порядок передачи следует согласовать заранее.

Перед передачей стоит сверить обозначения опор в исполнительных материалах с чертежами каркаса. Если по узлу осталось расхождение, общая отметка о готовности фундамента не заменяет ясного статуса вопроса и оформленного решения уполномоченных лиц.

Вопросы для совещания до бетонирования

Совпадают ли оси, отметки и обозначения опор в действующих чертежах фундамента и каркаса?
Какая ревизия схемы анкерных групп передана на площадку и кто подтвердил её актуальность?
Есть ли неразрешённые конфликты с армированием, закладными деталями или проходками?
Кто проверяет установленные элементы до бетонирования и какие измерения предусмотрены документацией объекта?
Какие исполнительные данные и в каком порядке получит монтажная организация?

Можно ли забетонировать фундамент, если чертежи расходятся?

Решение зависит от характера расхождения и полномочий участников проекта. По затронутой опоре вопрос нужно рассмотреть и оформить до продолжения работ, которые ограничат возможность проверки или реализации согласованного решения.

Достаточно ли схемы анкеров без чертежа колонны?

Для проверки сопряжения — нет: необходимо понимать, с какой опорной частью, по каким осям и отметкам должна соединяться группа.
