Армопояс под перекрытие или кровлю: что передать подрядчику

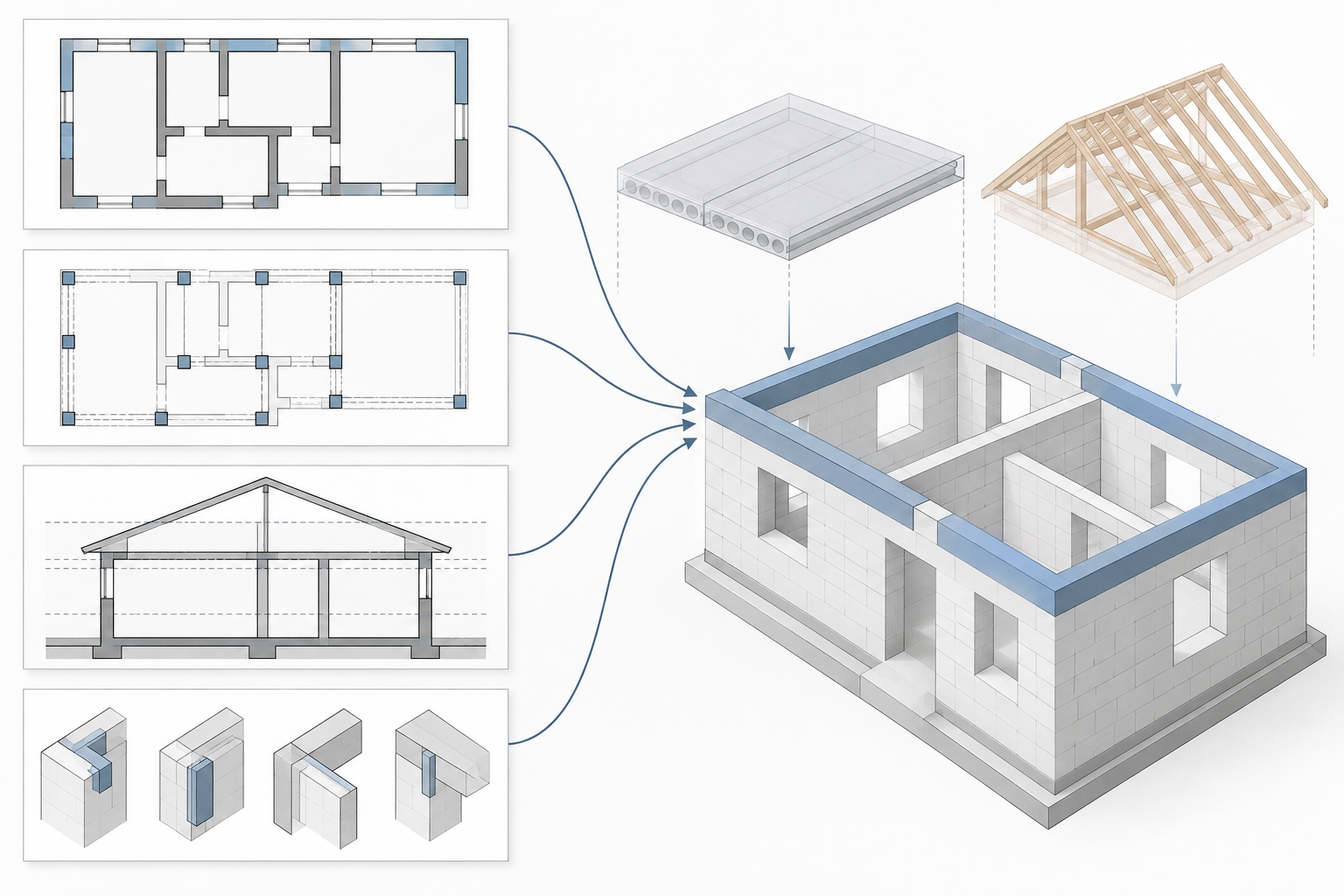

Проектные чертежи и схема опирания рядом с условно выделенным армопоясом на стенах дома

Армопояс нельзя заказывать по одной фразе «нужен пояс по стенам». До устройства опалубки и бетонирования необходимо определить его положение в конструкции дома, получить проектное решение и согласовать границы работ. Иначе вопросы об опирании перекрытия или кровли, закладных деталях и примыканиях придётся решать уже на площадке.

МАСКАТ предлагает работы по устройству армопоясов и указывает среди операций устройство опалубки, арматурного каркаса, закладных и бетонирование. Этот перечень не заменяет конструктивное решение для конкретного дома. Ниже — какие сведения помогут подготовить задание и обсудить состав работ с подрядчиком.

Сначала выясните, зачем пояс предусмотрен проектом

Пояс в зоне опирания перекрытия и пояс под конструкцией кровли могут иметь разные задачи. Подрядчику важно видеть не только этаж, на котором предстоят работы, но и связанные с поясом конструкции, схему их опирания и проектные узлы.

Не стоит считать армопояс обязательным для любого дома из определённого материала стен или выбирать его сечение и армирование по примеру соседней стройки. Для проектирования железобетонных конструкций при применимости к условиям объекта используют СП 63.13330.2018. Решение также может требовать учёта требований к каменным конструкциям и нагрузкам и воздействиям. Какие документы применимы и каким должен быть узел, определяет ответственный за проектирование специалист с учётом проекта и условий объекта. Если нужного решения нет, его следует получить до выполнения работ, а не выбирать схему на этапе заказа бетона.

Какие чертежи и сведения передать

План несущих стен. Покажите расположение стен, их проектные материал и толщину, пересечения, углы и участки с перепадами высот. Отметьте участки, где предусмотрен пояс, и места, для которых требуется отдельный узел. Одной планировки без обозначения несущих элементов недостаточно.

План опирания перекрытия или кровли. Передайте схему расположения опирающихся элементов и проектные узлы. Если над разными участками стен предусмотрены разные конструкции, подрядчику нужны решения для соответствующих участков: один узел нельзя автоматически переносить на весь периметр. При изменении типа перекрытия или схемы кровли исходное решение следует повторно согласовать с проектировщиком.

Разрезы и высотные отметки. Укажите проектные отметки верха стен, низа и верха пояса, уровней перекрытия или элементов кровли. Они нужны, чтобы проверить стык работ по поясу с кладкой и следующими этапами. Расхождения между чертежами разных разделов лучше устранить до устройства опалубки.

Конструктивное решение пояса. Подрядчику нужны актуальные чертежи или узлы, определяющие геометрию, армирование, бетон и соединения с примыкающими конструкциями. Универсальный размер или схема каркаса не заменят решение для конкретного объекта.

Закладные и примыкания. Составьте перечень предусмотренных проектом закладных деталей с указанием их положения и назначения. Если к поясу планируют крепить элементы кровли или другие конструкции, проверьте наличие соответствующего узла и согласуйте, кто устанавливает детали. Планируемые проходы инженерных коммуникаций также нужно сверить с проектом заранее, а не решать вопрос о них во время бетонирования.

Передавайте актуальную редакцию чертежей с номером или датой. Если проект менялся, приложите согласованные изменения. Тогда заказчик, проектировщик и исполнитель смогут обсуждать один и тот же вариант решения.

Кто за что отвечает

Разделите проектирование, поставку материалов и выполнение работ. Кто отвечает за конструктивное решение и оформляет изменения, определяется документацией и договорённостями по конкретному объекту. Подрядчик рассчитывает стоимость и объём работ по согласованной документации и выполняет принятый на себя объём. Поставку материалов и перечень операций стороны фиксируют в предложении и договоре. Заказчику или его представителю важно передать исполнителю актуальные документы и организовать согласование изменений с ответственным за проектирование специалистом.

Это особенно важно, если устройство пояса заказывают отдельно от кладки, монтажа перекрытия или кровельных работ. До бетонирования согласуйте, кто проверяет готовность предшествующего этапа, кто предоставляет и устанавливает закладные и как результат передают следующему исполнителю. Не считайте действие включённым в заказ только потому, что оно технологически связано с поясом.

Если фактически возведённые стены отличаются от чертежей, сначала зафиксируйте расхождение и запросите решение у ответственного за проектирование специалиста. Менять каркас или опалубку на площадке без согласования не следует.

Что спросить перед согласованием сметы

Проверять предложения удобнее, когда границы работ определены одинаково. Уточните у подрядчика:

По каким чертежам и какой редакции рассчитаны стоимость и объём работ? Какие участки пояса включены?
Входят ли опалубка, изготовление и установка каркаса, монтаж предусмотренных закладных, поставка бетона и бетонирование? Кто поставляет остальные материалы?
Какие работы должны завершить другие исполнители до выхода бригады?
Как будут фиксироваться и согласовываться расхождения между проектом и фактически возведёнными стенами?
Какие операции после бетонирования входят в предложение, а какие относятся к следующему этапу?
Какие проверки и документы стороны согласуют до закрытия конструкции последующими работами?

Производство и приёмку работ по монолитным бетонным и железобетонным конструкциям рассматривает СП 70.13330.2012. Однако состав проверок и документов для конкретного заказа следует определять по применимым требованиям, проекту и договору, а не по общему перечню из статьи.

Ответы на вопросы не заменяют проект и договор, но помогают сравнить предложения. Если в одном расчёте учтён монтаж закладных, а в другом нет, разница в итоговой сумме сама по себе не показывает, какое предложение полнее.

Частые вопросы

Можно ли попросить рассчитать работы только по плану стен?

План поможет предварительно обозначить участки работ. Для согласования конструкции и выполнения пояса нужны также данные об опирании, отметках и проектные узлы. Недостающие решения следует запросить у ответственного за проектирование специалиста.

Если армопояс уже есть в проекте, нужно ли обсуждать его с подрядчиком?

Да. Передайте актуальные чертежи и согласуйте состав работ, поставку материалов, установку закладных и стыки с соседними этапами. Наличие проектного решения не означает, что всё перечисленное включено в смету.

Что делать, если кровлю или перекрытие изменили после проектирования?

Передайте сведения об изменениях ответственному за проектирование специалисту и уточните, сохраняются ли прежние решения пояса и узлов опирания. После согласования обновите задание подрядчику.

Если проект и схема опирания подготовлены, можно обратиться в МАСКАТ для обсуждения работ по армопоясу. Укажите, какие участки и операции хотите поручить подрядчику, перечислите неясные узлы и согласуйте удобный способ передачи чертежей.
