Бетонная чаша бассейна: что согласовать с поставщиком оборудования до бетонирования

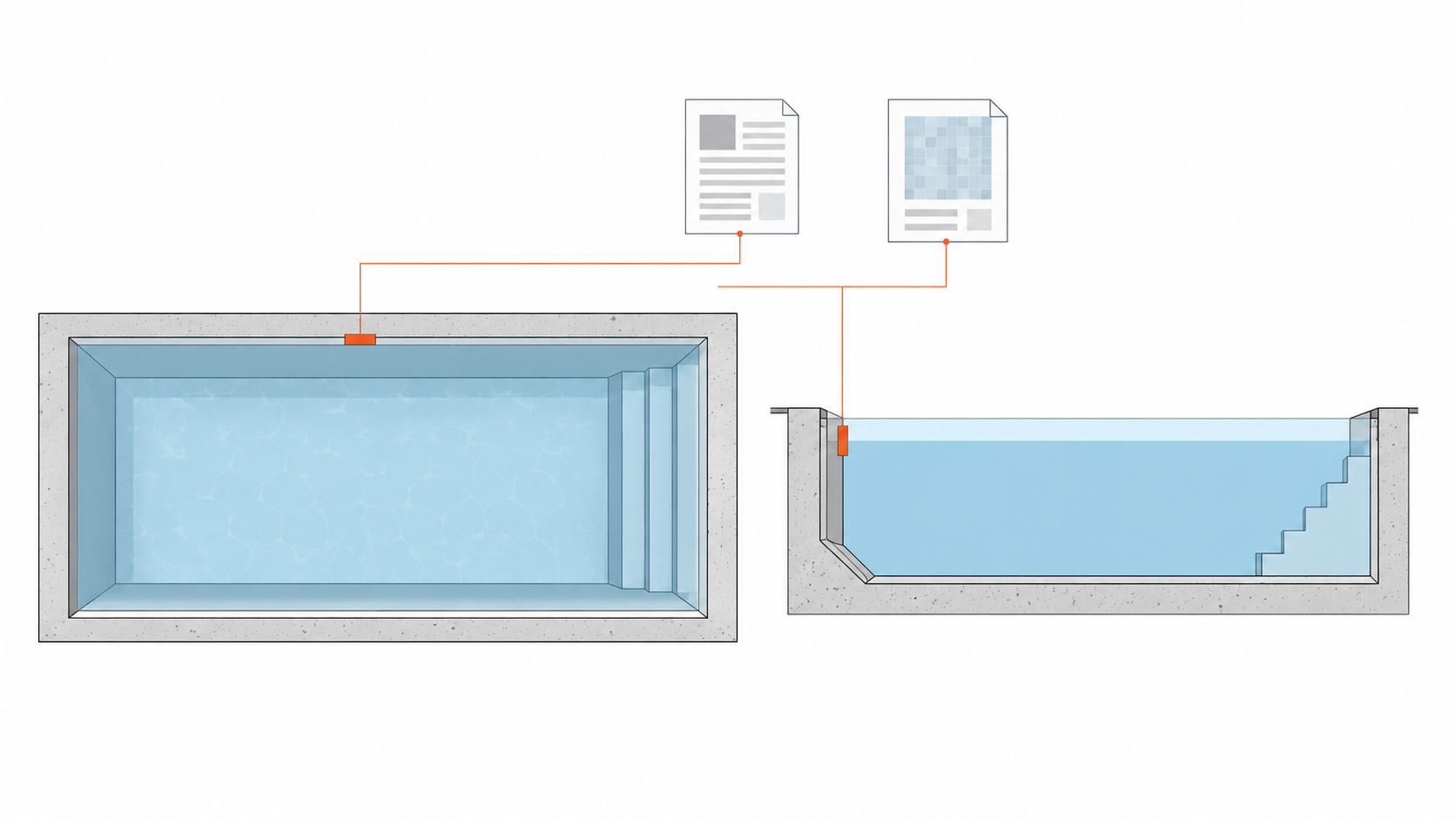

Условные план и разрез чаши бассейна показывают сверку положения закладного элемента с отделкой и монтажными данными.

Бетонную чашу нельзя рассматривать отдельно от оборудования бассейна. Если расположение закладных элементов, трубопроводов и решения по отделке уточняются после бетонирования, строительной и инженерной командам приходится искать решение уже для готовой конструкции. Это не обязательно означает переделку, но меняет исходные условия проекта. Поэтому до бетонирования соответствующего участка нужно сопоставить чертежи чаши, данные по оборудованию и сведения о выбранной отделке.

На странице МАСКАТ о бетонных бассейнах конструкция чаши рассматривается во взаимосвязи со схемой циркуляции, закладными элементами, оборудованием и отделкой. Для заказчика главный вопрос — какие элементы нужно предусмотреть в конструкции и кто отвечает за согласование решений до бетонирования.

Сначала определите схему работы бассейна

Вместе с проектировщиком бассейна и поставщиком оборудования определите принципиальную схему циркуляции воды и состав систем для вашего проекта. От этого зависят виды закладных элементов, места подключения трубопроводов и решения по отдельным участкам чаши. Ориентироваться только на фотографию похожего бассейна нельзя: внешне сходные чаши могут иметь разную инженерную схему.

Попросите профильного специалиста подготовить перечень оборудования и элементов, которые соприкасаются с чашей или проходят через неё. Для сверки могут потребоваться сведения о следующих позициях:

элементы забора и подачи воды и их расположение;
донные и другие проходки, если они предусмотрены проектом;
закладные под освещение, аттракционы и выбранное дополнительное оснащение;
трубопроводы и электрические трассы, которые нужно согласовать с конструкцией;
узлы перелива, уровня воды и примыкания к борту, если они есть в принятой схеме.

Это вопросы для проверки, а не обязательная комплектация каждого бассейна. Если заказчик ещё выбирает схему циркуляции, положение связанных с ней закладных нельзя считать окончательно согласованным. Сначала специалист фиксирует решение, затем его сопоставляют с чертежами чаши.

Сопоставьте чертежи, а не только спецификации

Спецификация показывает, какие изделия предусмотрены, но сама по себе не определяет их положение в конструкции. До бетонирования соответствующего участка нужны согласованные версии планов и разрезов чаши, схем инженерных систем и монтажные данные на выбранные закладные элементы. Если поставщик выдаёт отдельные монтажные чертежи, их следует сопоставить с конструктивными.

По каждому элементу проверьте место на плане, положение по высоте и узел сопряжения с конструкцией или отделкой. Для элементов у стенки и борта особенно важен разрез: на виде сверху можно не заметить расхождение с принятым уровнем воды, отделкой или соседним элементом. Инструкция Pentair для конкретной модели скиммера иллюстрирует, почему монтажные данные нужно проверять вместе с чертежами чаши. Она не заменяет документацию на оборудование, выбранное для вашего проекта.

Для координации удобно вести таблицу закладных: обозначение на чертеже, назначение, модель или документ поставщика, место установки, ответственная сторона и статус согласования. Это рабочий приём, а не замена проекта. Он помогает обнаружить позицию, которая есть в спецификации, но отсутствует на чертеже, или наоборот.

Уточните отделку до фиксации узлов

Отделка влияет не только на внешний вид чаши. Проектировщику и поставщику оборудования нужно знать принятую систему отделки, чтобы проверить совместимость видимых частей закладных и узлов их сопряжения с готовой поверхностью. Гидроизоляцию, порядок её устройства и решения по примыканиям определяют для конкретного проекта, а не по универсальной схеме.

Например, в спецификации указан закладной элемент, но из чертежа неясно, к какой поверхности привязано его положение — к бетону или к готовой отделке. Пока это не уточнено, данные для установки остаются неоднозначными. Вопрос нужно отразить на чертеже и согласовать с поставщиком соответствующего изделия.

Если проект предусматривает борт, лестницу, ступени или примыкающие конструкции, отдельно проверьте узлы в этих местах. Важно видеть, как выбранное оборудование и отделка сочетаются с проектом именно этой чаши, а не назначать типовое решение на словах.

Разделите поставку, монтаж и строительные работы

Фраза «бассейн под ключ» не заменяет перечень работ в предложении по конкретному объекту. На сайте МАСКАТ упоминается возможность включить комплектацию, монтаж и запуск оборудования в согласованный состав работ, но это не означает, что они входят в любое предложение. Поэтому до бетонирования уточните по документам заказа, кто поставляет закладные и когда они должны быть на объекте; кто передаёт монтажные данные; кто устанавливает элементы; кто проверяет их положение перед заливкой; кто выполняет последующее подключение и запуск.

Если установка закладного элемента относится к одной организации, а бетонирование — к другой, границу ответственности нужно определить заранее. Строительной команде недостаточно знать, что изделие «будет позже»: для работ на соответствующем участке нужны согласованные данные и понятный порядок действий.

СП 70.13330.2012 «Несущие и ограждающие конструкции» охватывает производство и приёмку работ при возведении монолитных бетонных и железобетонных конструкций. Он не выбирает схему бассейна или комплект оборудования за проектировщика. Существуют и профильные правила проектирования бассейнов для плавания, но их применимость зависит от назначения объекта; автоматически переносить их на любой частный бассейн нельзя.

Что проверить перед бетонированием

Сверку проводят ответственные за конструкцию чаши и инженерные системы. Её цель — убедиться, что решения для предстоящего этапа согласованы и участники работают по одним актуальным документам. Проверьте:

Согласованы ли для соответствующего этапа схема работы бассейна, состав оборудования и влияющие на чашу решения по отделке?
Нанесены ли предусмотренные проходки и закладные на планы и разрезы? Определены ли изделия и поставщики для позиций на чертежах?
Указано ли положение элементов относительно конструкции, уровня воды и готовой отделки там, где это необходимо?
Получены ли монтажные данные на выбранные изделия и сопоставлены ли они с проектом чаши?
Определены ли ответственные за поставку, установку, проверку положения и подключение?
Зафиксированы ли открытые вопросы, которые нужно решить до бетонирования соответствующего участка?

Итог сверки — актуальный комплект согласованных документов и список вопросов с понятным статусом, а не устное «всё обсудили». При замене оборудования или изменении отделки затронутые решения необходимо проверить повторно.

Что спросить у специалиста

Если вы представляете заказчика и не проектируете бассейны, начните с четырёх вопросов: «Какие элементы нужно установить или предусмотреть до бетонирования?», «По каким чертежам определят их положение?», «Какие решения зависят от выбранной отделки?» и «Кто согласует совместимость проекта чаши с поставляемым оборудованием?». Ответы должны указывать на документы и ответственных, а не оставаться общими обещаниями.

МАСКАТ представляет направление бетонных бассейнов на своём сайте. Если у вас есть проект чаши и спецификация оборудования, по ним можно обсудить с компанией состав строительных работ и данные, которые потребуется согласовать до бетонирования.
