Бетонный пол склада: что передать проектировщику

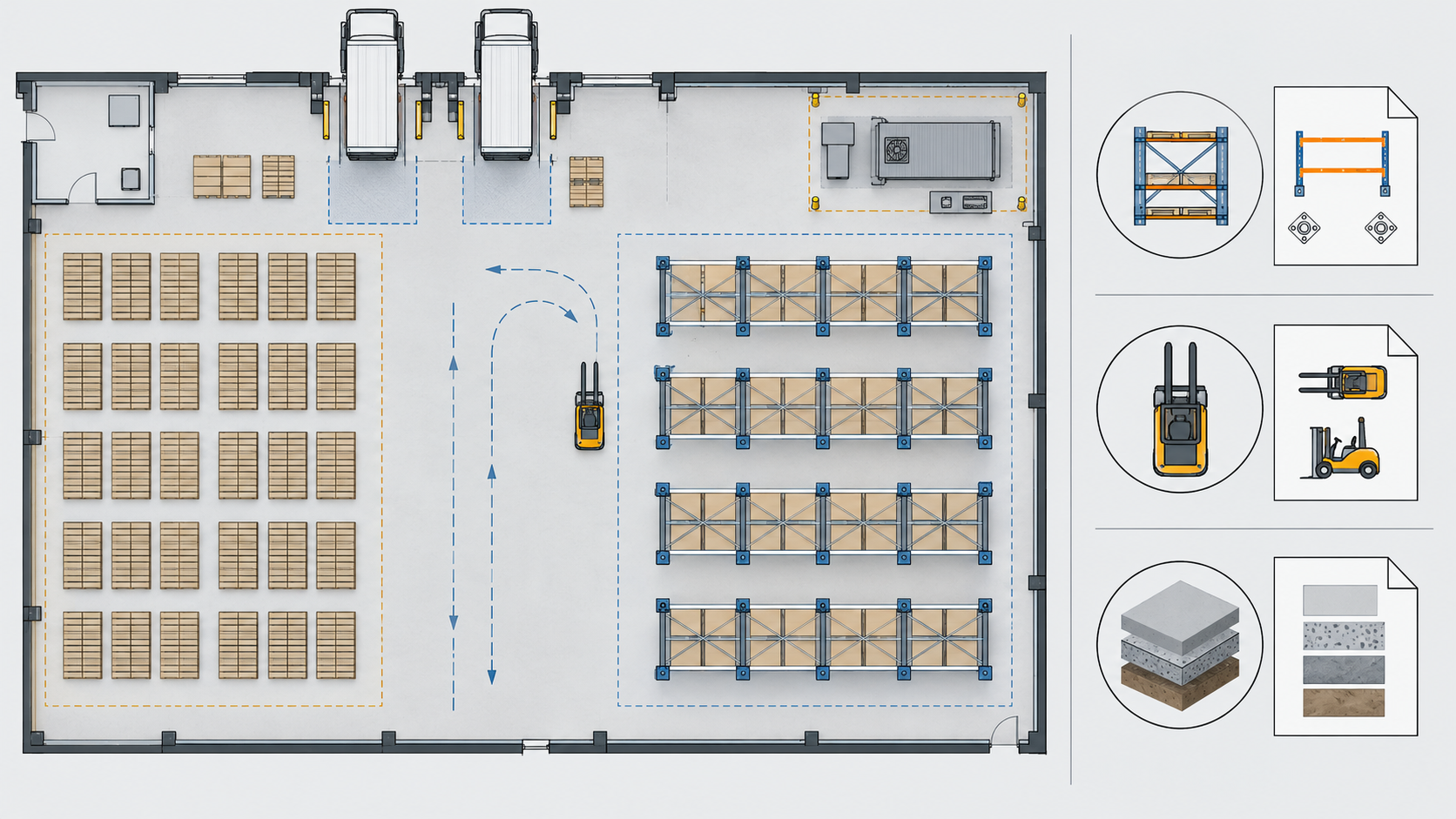

Схема склада с зонами хранения, маршрутом погрузчика и данными, необходимыми проектировщику пола

Пол склада нельзя описать проектировщику одной фразой «нужен прочный бетон». В одной части помещения могут стоять стеллажи, в другой — работать погрузчик, а у ворот — идти разгрузка. Чтобы проектное решение отвечало условиям эксплуатации, сначала нужно описать, что, где и как будет происходить, а затем отделить известные параметры от планов и предположений.

Для проектирования полов складских зданий профильным документом служит СП 29.13330.2011 «Полы» в действующей редакции с изменениями. СП 20.13330.2016 «Нагрузки и воздействия» касается назначения нагрузок, воздействий и их сочетаний. Ни один из этих документов не позволяет определить конструкцию пола только по слову «склад»: проектировщику нужны сведения о размещении товаров, оборудовании и движении техники.

Начните с плана зон, а не с толщины пола

Возьмите план помещения и отметьте зоны хранения, приёмки, отгрузки и комплектации, проезды, места стоянки техники и установки оборудования. Для каждой зоны укажите назначение и возможные изменения. Например, если площадь под напольное хранение позднее планируют занять стеллажами, об этом следует сообщить до проектирования.

Уточните границы задачи: это новый склад, переоборудование существующего помещения или замена повреждённого пола? Сохраняется ли прежняя конструкция? Известно ли, устроен пол по грунту или расположен на перекрытии? Есть ли ограничения по отметке готового пола у ворот, рампы и соседних помещений? Ответы помогут определить, какие документы и обследования потребуются.

Для каждой зоны запишите:

какие товары и в какой таре будут храниться;
будет ли хранение напольным, стеллажным или смешанным;
где возможно временное накопление палет и изменение расстановки;
где проходят маршруты техники, находятся места разворота и торможения;
какие есть требования к ровности поверхности, уборке и режиму работы помещения.

План зон не заменяет расчёт. Он показывает проектировщику, почему условия в разных частях склада могут отличаться.

Опишите нагрузки и передайте документы на оборудование

Фраза «стеллажи с тяжёлым товаром» не показывает, как нагрузка передаётся на пол. Передайте схему расстановки, расположение и параметры опор стеллажей, сведения о планируемой загрузке и техническую документацию поставщика, если она уже есть. Если система хранения ещё не выбрана, обозначьте это как открытый вопрос, а не приписывайте будущему оборудованию предполагаемые характеристики.

По складской технике укажите выбранные модели или рассматриваемые варианты. Приложите доступные данные изготовителя о массе машины с грузом и без него, колёсах и колёсных нагрузках. Покажите маршруты, режимы движения, участки частых поворотов и торможения, зоны у ворот и места длительной стоянки. Если выбор техники впереди, попросите проектировщика определить, какие характеристики необходимо зафиксировать для продолжения проекта.

Нанесите на план стационарное оборудование — например, конвейеры, зарядные станции или упаковочные линии, если они предусмотрены. Приложите сведения об опорах и условиях его установки. Нагрузки от такого оборудования не стоит скрывать в общей характеристике загрузки склада: способы передачи усилий могут различаться.

Пример записи в задании: зона А предназначена для напольного хранения; в зоне Б планируются стеллажи, схему и документацию предоставят после выбора поставщика; по проходу В предполагается движение погрузчика, модель уточняется. Так видны и известные условия, и данные, которые пока нельзя считать подтверждёнными. Окончательный состав исходных характеристик и сочетания нагрузок проектировщик определит для конкретной схемы размещения и эксплуатации.

Выясните, что находится под рабочей поверхностью

Даже подробное описание стеллажей не даёт полного представления о работе пола без сведений о его конструкции и основании. Для нового объекта передайте имеющиеся материалы инженерных изысканий и проектную документацию. Для действующего помещения — чертежи существующего пола, сведения о прежних работах и результаты обследований, если они проводились. Отметьте просадки, трещины, намокание и участки ремонта. Фотографии с привязкой к плану помогут поставить вопросы для обследования, но сами по себе не установят причины дефектов.

Сообщите об известных подземных коммуникациях, каналах, приямках, вводах и других элементах в пределах помещения. Если документов нет или они расходятся с фактическим состоянием, не заменяйте их догадкой о «надёжном основании». Согласуйте с проектировщиком, какие сведения нужно получить до выбора решения.

Для пола по грунту необходимо выяснить характеристики основания. СП 22.13330.2016 «Основания зданий и сооружений» относится к проектированию оснований вновь строящихся и реконструируемых зданий и сооружений; применимость его требований и состав проверок для конкретного объекта определяет проектировщик. Если пол расположен на перекрытии, несущую конструкцию перекрытия рассматривают отдельно. Нельзя переносить выводы о грунтовом основании на любой складской пол.

Добавьте условия эксплуатации и проведения работ

Помимо нагрузок, опишите среду и требования к использованию пола. Отапливается ли склад? Возможны ли перепады температуры у ворот, попадание воды, регулярная влажная уборка или контакт поверхности с веществами, используемыми на объекте? Есть ли требования изготовителей техники и стеллажей к поверхности? Передайте имеющиеся документы и технологические требования проектировщику вместо выбора покрытия по общему совету.

Для действующего склада укажите, должен ли он работать во время ремонта или помещение можно освободить. Доступ техники, расположение ворот, ограничения на пыль и последовательность освобождения зон важны при обсуждении организации работ. Эти сведения понадобятся и подрядчику, но сами по себе не определяют конструкцию пола или срок выполнения работ.

Разделите факты, планы и неизвестное

Перед отправкой задания присвойте каждому существенному параметру один из статусов:

Подтверждено: есть план, документация на оборудование, материалы изысканий или результаты обследования.
Планируется: решение предварительное; модель техники, стеллажи или схема хранения могут измениться.
Неизвестно: данных нет; нужно определить, кто и когда их предоставит либо каким способом их получить.

Такой список помогает не принять допущение за исходное данное. Если загрузка стеллажей неизвестна, её нельзя выдавать за согласованную нагрузку. Проектировщик сможет указать, без каких сведений нельзя завершить решение и что потребуется пересмотреть при изменении эксплуатации.

Что направить проектировщику и подрядчику

Проектировщику передайте план с зонами и отметками, описание хранения и движения техники, документацию на стеллажи и оборудование, сведения о конструкции под рабочей поверхностью, условиях эксплуатации и возможных изменениях использования. Попросите перечислить недостающие данные, принятые нагрузки и допущения, необходимые проверки основания или перекрытия и параметры, которые должны быть отражены в проекте. Назначать толщину, армирование или допустимую нагрузку по одному лишь описанию склада нельзя.

Подрядчику направляйте проектные материалы вместе с условиями производства работ. Уточните, какие бетонные работы входят в обсуждаемый объём, что требуется подготовить до их начала и как будут согласовываться расхождения между проектом и фактическим состоянием. Если проекта ещё нет, запросите перечень данных для предварительного обсуждения, а не считайте такое обсуждение готовым расчётом пола.

МАСКАТ упоминает бетонные полы коммерческих зданий в материале о реконструкции магазина и сообщает о разработке решения и работах на складе в Антипино. Описанный компанией объект не означает, что его конструкция или объём работ подойдут для другого склада. Если обсуждаете бетонные работы для склада в Тюмени или Тюменской области, подготовьте план помещения, описание эксплуатации и имеющуюся проектную документацию: по ним можно уточнить состав запроса для конкретного объекта.
