Фундамент под оборудование на действующем предприятии: какие данные собрать до расчёта

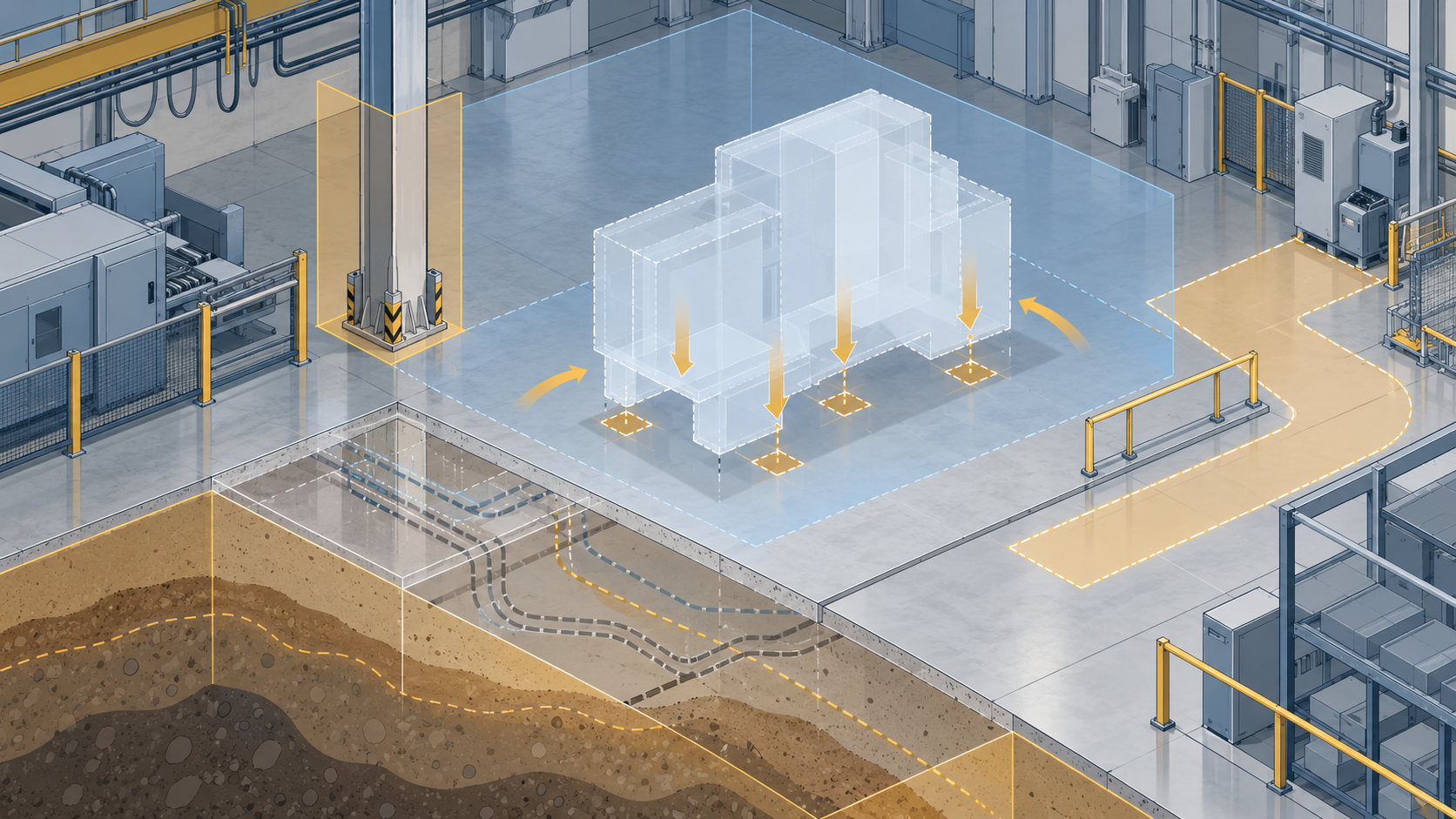

Схема данных, которые нужно проверить перед расчётом фундамента под оборудование в действующем цехе

Новый станок или производственная установка — это не только закупка оборудования. На действующем предприятии нужно понять, как передать нагрузки на основание, учесть соседние конструкции и организовать работы рядом с работающим производством. Поэтому разговор о толщине плиты, бетоне и сроках заливки стоит начинать не с массы станка, а с исходных данных для проектировщика и потенциального строительного подрядчика.

Ниже — ориентир для главного инженера или технического заказчика при подготовке задания. Это не исчерпывающий нормативный перечень: состав данных, проверок и проектных решений зависит от оборудования и площадки.

Какие данные нужны об оборудовании

Начните с технической документации изготовителя: установочных чертежей, схемы опирания, требований к основанию и сведений о нагрузках. Если часть документов появится только после заказа установки, обозначьте это сразу. Размещение можно обсуждать предварительно, но окончательное решение нельзя основывать на недостающих параметрах.

Для первого обсуждения полезно передать сведения о:

габаритах оборудования, его узлов и зоны обслуживания;
массе установки в рабочей комплектации, включая оснастку и материалы, если они влияют на нагрузки;
расположении опор, точек крепления и нагрузках в этих точках;
режиме работы: постоянных и переменных нагрузках, вращении, ударах, пусках и остановках;
требованиях изготовителя к вибрации, положению оборудования и креплению, если они указаны;
подключениях, каналах и приямках, а также участках, к которым понадобится доступ после установки.

Масса сама по себе не определяет тип фундамента. Две установки одинакового веса могут по-разному воздействовать на основание из-за расположения опор и режима работы. Если в будущем планируется замена станка, сообщите, известна ли следующая модель. Рассчитывать основание «на любое оборудование» без характеристик будущей установки некорректно.

Условная ситуация. В цехе планируют поставить установку на месте складской зоны. Изготовитель сообщил только общий вес и габариты. С этих сведений можно начать обсуждение размещения и доступа, но назначать по ним конструкцию основания и крепление рано. Следующий вопрос к изготовителю — установочная схема и данные о нагрузках на опоры.

Что находится под оборудованием и рядом с ним

Для работ внутри здания важны не только размеры свободного участка. Потребуются имеющиеся чертежи и сведения о фактическом состоянии помещения: конструкции пола, расположении колонн, стен и существующих фундаментов, каналов и подземных коммуникаций. Отдельно отметьте зоны реконструкции и прежнего ремонта.

Передайте план с предполагаемым местом установки, отметками пола и ближайшими конструкциями. Если документация неполная или расходится с тем, что видно на площадке, укажите это. По фотографии бетонного пола нельзя надёжно установить, что под ним нет труб, каналов или старого основания.

Уточните у службы эксплуатации, есть ли поблизости чувствительное к вибрации оборудование, какие проходы и инженерные системы должны оставаться доступными, можно ли временно вывести часть зоны из работы. Эти ограничения нужны не только для графика строительства: проектировщик должен знать о них при выборе решения. Необходимость и состав обследования существующих конструкций определяют специалисты применительно к объекту; нормативным ориентиром для таких работ служит ГОСТ 31937-2024.

Что известно о грунтах и условиях площадки

Основание оценивают с учётом условий конкретного места установки. СП 22.13330.2016 посвящён проектированию оснований зданий и сооружений, а СП 47.13330.2016 — инженерным изысканиям для строительства. Для машин с динамическими нагрузками, в том числе отдельных станков и установок с вращающимися частями, существенен также СП 26.13330.2012 «Фундаменты машин с динамическими нагрузками». У него есть ограничения области применения. Какие документы и положения относятся к выбранной машине и площадке, определяет проектировщик; один только СП по основаниям не заменяет эту оценку.

Соберите имеющиеся отчёты об изысканиях, проектную и исполнительную документацию по зданию, сведения о предыдущих работах на площадке. Проектировщик оценит, относятся ли материалы к месту установки и достаточно ли их для задачи. Если сведений нет, они устарели или противоречат фактической ситуации, вопрос о дополнительных изысканиях и обследовании стоит решить до выбора конструкции. Это не означает, что новые изыскания или вскрытие пола нужны для каждого станка.

Заранее опишите доступ на площадку: можно ли подвести технику, где проходят действующие сети, какие есть ограничения по шуму, пыли, перемещению грузов и времени работ. Если для проверки условий потребуется вскрытие пола, его место, порядок и влияние на производство согласовывают отдельно. Назначать по общей статье глубину вскрытия или тип фундамента нельзя.

Как разграничить проектирование и строительные работы

В задании удобно разделить ответственность по четырём блокам:

Исходные данные. Кто получает документацию изготовителя, планы здания и сведения о сетях; кто проверяет их актуальность.
Проверки и проектное решение. Кто определяет необходимость обследования и изысканий, разрабатывает конструкцию, узлы крепления и требования к производству работ.
Подготовка площадки. Кто обеспечивает доступ, освобождение зоны, согласование необходимых отключений и защиту действующего оборудования.
Строительство и приёмка. Какие работы входят в договор, по какой документации они выполняются и какие результаты подрядчик передаёт заказчику.

Такое разграничение особенно полезно, когда изготовитель оборудования, проектировщик и строительный подрядчик — разные стороны. Поставщик может предоставить схему опор, проектировщик — разработать решение по исходным данным, подрядчик — выполнить согласованные работы. Но конкретное распределение ответственности закрепляют в документации и договорах, а не выводят из названия услуги.

МАСКАТ предлагает монолитные и бетонные работы для юридических лиц и рассматривает работы по проектной документации с учётом ограничений действующего предприятия. При этом опубликованная страница не подтверждает отдельную услугу проектирования фундаментов под оборудование или монтажа станков. Входят ли проектирование, изыскания, подготовка площадки и другие работы в конкретный договор, нужно выяснять отдельно.

Что отправить для первого обсуждения

Необязательно ждать полного комплекта документов, чтобы сформулировать задачу. Укажите, какое оборудование планируется установить и где; приложите доступные установочные чертежи, сведения о нагрузках, план зоны и фотографии. Перечислите документы, сохранившиеся по зданию, известные коммуникации под площадкой, желаемый период работ и ограничения по остановке производства. Недостающие сведения обозначьте отдельно — так проще определить, какие вопросы нужно закрыть до расчёта.

Перед согласованием строительных работ выясните: достаточно ли данных изготовителя; нужно ли проверять существующие конструкции и грунты; какие операции могут затронуть работу участка; кто отвечает за проектное решение и крепление оборудования; что войдёт в смету и состав документов при сдаче.

Если вы готовите установку оборудования в Тюмени или Тюменской области, эти материалы можно передать МАСКАТ, чтобы обсудить возможность строительного этапа. Его состав и условия выполнения на действующем предприятии определяются после изучения задачи и согласования документации.
