Монолит для торгового центра: как согласовать фундамент и надземные конструкции до начала работ
До начала монолитных работ по торговому центру сопоставляют актуальные решения по фундаменту, колоннам и перекрытиям: нагрузки, оси, отметки и узлы сопряжения. Затем уточняют границы работ, передачу этапов и условия бетонирования. Необходимость перерасчёта и изменения проектных решений определяет проектировщик.
Содержание статьи
Фундамент, колонны и перекрытия торгового центра нельзя обсуждать как три независимых заказа на бетон. До начала работ техническому заказчику и генподрядчику важно сопоставить актуальные проектные решения, нагрузки, узлы сопряжения и границы ответственности подрядчиков. Тогда разговор о составе работ будет опираться на документы, а не на предположения о подходящей схеме каркаса.
С чего начать проверку проекта
Первый шаг — определить, какой комплект документации действует для выполнения работ и кто отвечает за его изменения. Для предметного обсуждения подрядчику нужны согласованные решения по фундаменту и несущим конструкциям, а также относящиеся к ним исходные данные: результаты инженерных изысканий, сведения о нагрузках, отметки, оси и требования к материалам. Если часть документации ещё разрабатывается, это следует обозначить: предварительное обсуждение объёмов не заменяет согласования проектных решений.
Проверьте, совпадают ли обозначения осей и отметок в разделах, по которым будут устраивать фундамент и возводить каркас. Сопоставьте расположение колонн, стен и других несущих элементов с решениями по фундаменту. Если надземная часть менялась после выпуска этих решений, нужно выяснить, учтены ли новые нагрузки и их расположение. Необходимость перерасчёта и корректировки документации определяет проектировщик; по одной лишь сверке чертежей нельзя делать вывод, что работы можно начинать.
СП 63.13330.2018 относится к проектированию бетонных и железобетонных конструкций, СП 22.13330.2016 — к проектированию оснований, а СП 70.13330.2012 — к производству и приёмке работ, в том числе при возведении монолитных конструкций. Это помогает разделить вопросы проектирования и исполнения: подрядчик обсуждает работы по проекту, но не подменяет проектировщика при изменении расчётных решений. Применимость конкретных положений СП зависит от конструкции и условий объекта; при обращении к нормативным требованиям нужно учитывать действующие изменения документов.

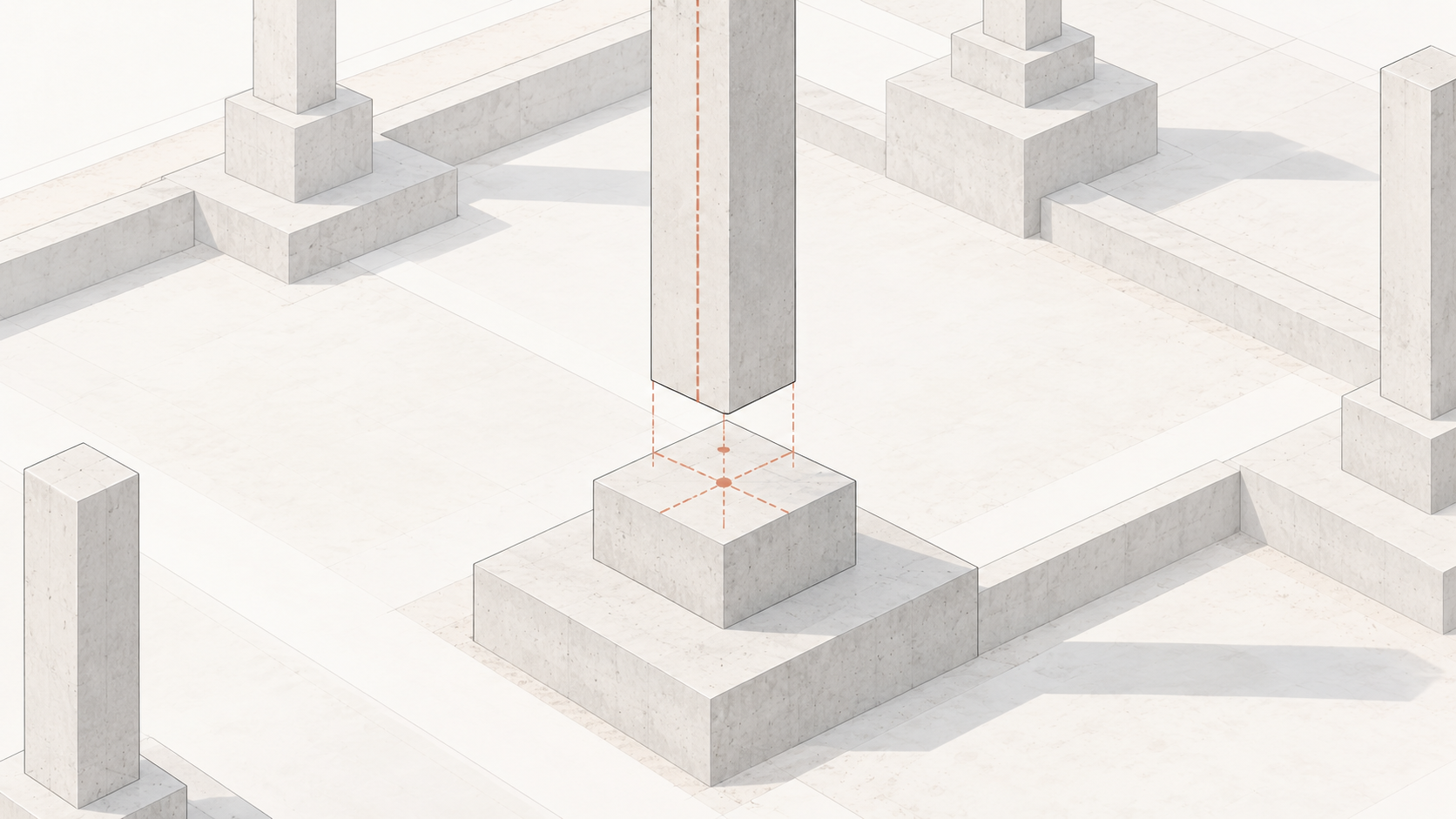

Что согласовать на стыке фундамента и колонн
В этом узле недостаточно указать только объём бетона. Потребуются проектные решения о положении выпусков арматуры, стыках, закладных деталях, рабочих швах и отметках верха конструкции — в той мере, в какой эти элементы предусмотрены проектом. Подрядчику важно понимать, какие элементы уже выполнены, кто принимает их перед следующим этапом и по каким документам проверяется соответствие.
Если устройство фундамента и колонн поручено разным организациям, до передачи фронта работ нужно согласовать порядок проверки осей, отметок и предусмотренных проектом выпусков. Обнаруженное расхождение фиксируют и передают для решения ответственным участникам проекта. Устная договорённость на площадке не заменяет согласованного решения об изменении арматуры или закладных деталей.
Отдельно обозначьте границы работ: кто устраивает опалубку в зоне сопряжения, отвечает за предусмотренные проектом закладные детали и передаёт исполнительную документацию по завершённому этапу. Ответы зависят от проекта и договоров, поэтому их стоит зафиксировать до выхода бригад на площадку.

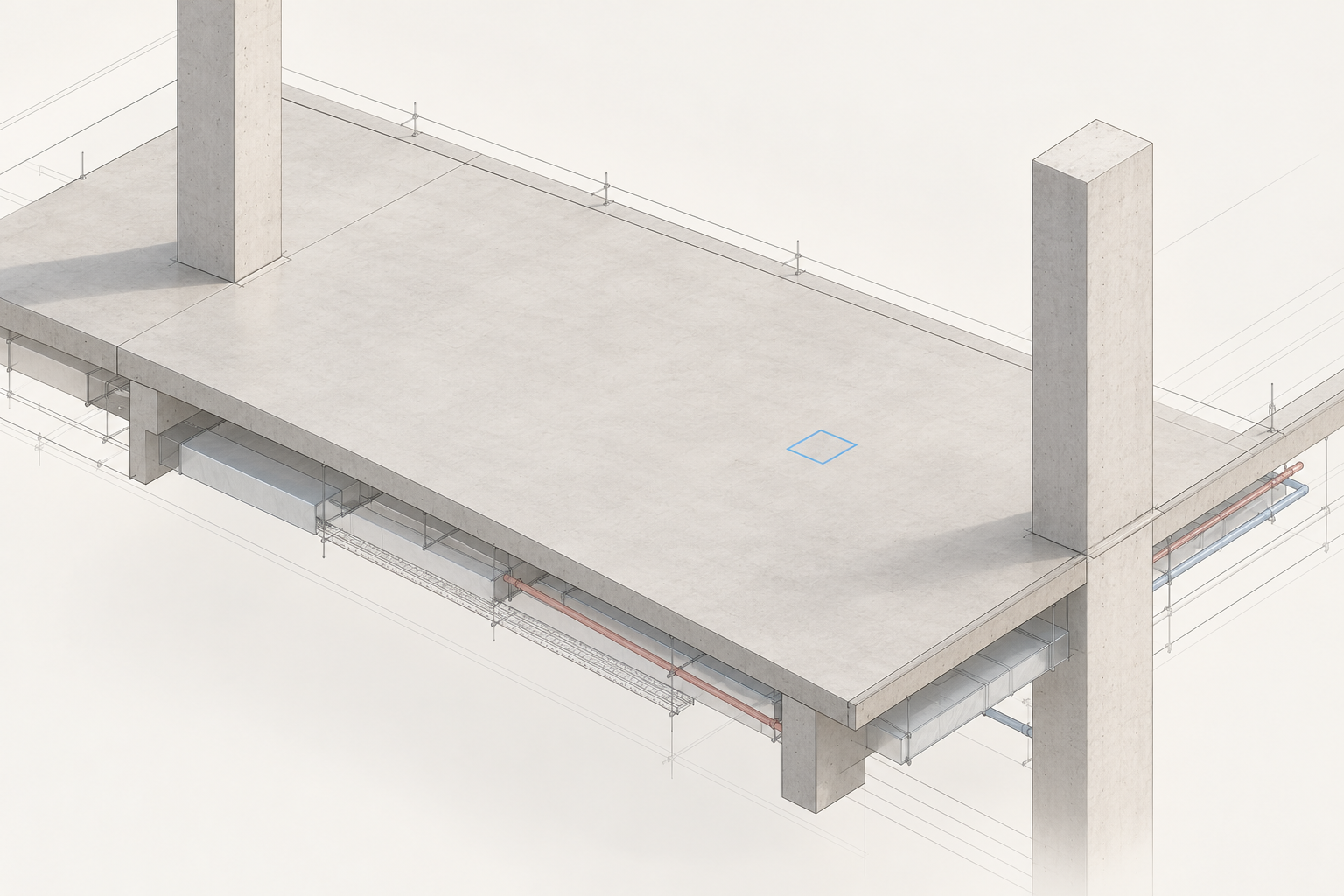

Как связать колонны и перекрытия с другими разделами
Для колонн и перекрытий нужны согласованные планы, разрезы и узлы, а также сведения об отверстиях, проходках и закладных деталях, влияющих на конструкцию. В торговом центре запросы от инженерных разделов и будущих пользователей помещений могут поступать в разное время. Позднее пожелание изменить отверстие или размещение оборудования не следует автоматически передавать бетонщикам как рабочее указание: сначала нужно проверить его влияние на проектные решения.
Обсудите последовательность передачи участков работ: кто подтверждает готовность предыдущего этапа, когда можно начинать следующий, как организованы контроль и приёмка скрываемых работ. Конкретная этапность определяется документацией и условиями площадки. При обсуждении сроков учитывают не только бетонирование, но и опалубочные, арматурные и контрольные работы, доступ техники и взаимодействие со смежными подрядчиками.
| Часть конструкции | Какие документы и данные сопоставить | Что согласовать между участниками |
|---|---|---|
| Фундамент | Актуальные проектные решения, материалы изысканий, оси и отметки, сведения о нагрузках | Соответствие расположения опор каркасу; готовность и порядок передачи выполненного этапа |
| Колонны и другие вертикальные элементы | Планы и узлы несущих конструкций, решения по сопряжению с фундаментом | Выпуски, стыки и закладные детали по проекту; границы работ и порядок проверки перед бетонированием |
| Перекрытия | Планы, разрезы и узлы, согласованные данные смежных разделов | Опирание и сопряжение с вертикальными элементами; отверстия, закладные детали и очередность работ |
Таблица служит повесткой для сверки, а не заменяет документацию конкретного торгового центра.
Какие условия производства работ выяснить заранее
ППР и другую необходимую организационно-технологическую документацию разрабатывают применительно к принятой последовательности строительства и условиям площадки. До обсуждения технологии выясните, как организованы доступ на объект, размещение техники и материалов, работа смежных подрядчиков, ограничения по зонам и контроль. Подрядчику также нужно знать, какие конструкции предстоит выполнять в холодный период.
Зимнее бетонирование нельзя свести к одному режиму прогрева для всех элементов. Способ выполнения работ и контроля прорабатывают с учётом проекта, требований к конструкциям, условий площадки и необходимой организационно-технологической документации. На странице монолитных работ МАСКАТ упомянуты торговые центры, зимние работы и прогрев бетона, но применимость конкретного способа и состав работ для объекта нужно обсуждать отдельно по документации.
Если проект меняется в ходе подготовки, установите порядок выдачи актуальных листов. Иначе фундамент могут принимать по одной версии, а колонны готовить по другой. Определите ответственных за передачу изменений и способ подтверждения того, что подрядчик получил новую редакцию.
Что спросить подрядчика перед согласованием объёма
Когда исходные данные собраны, используйте эти вопросы для обсуждения:
- Какие листы проекта и редакции подрядчик принимает в работу? Есть ли вопросы к осям, отметкам и расположению несущих элементов?
- Достаточно ли данных о нагрузках и узлах сопряжения фундамента, колонн и перекрытий для обсуждения состава работ?
- Какие выпуски арматуры, закладные детали, отверстия и рабочие швы предусмотрены проектом? Кто выполняет и проверяет соответствующие участки?
- Как передаются выполненные конструкции и исполнительная документация между подрядчиками?
- Какие согласования со смежными разделами ещё открыты и кто выдаёт решение при расхождении?
- Какие условия площадки влияют на этапность, доступ техники и работы в холодный период?
- Что входит в предлагаемый объём работ, а что остаётся у заказчика или других подрядчиков?
Если ответ зависит от ещё не выпущенного проектного решения, зафиксируйте вопрос как открытый, а не закладывайте неподтверждённое допущение в объём работ.
Частые вопросы
Можно ли начать устройство фундамента, если нагрузки от надземной части ещё меняются?
По общему описанию объекта ответить нельзя. Возможность начала работ оценивают по действующей документации с участием проектировщика. Изменения нагрузок или их расположения необходимо сопоставить с принятыми решениями по фундаменту; подрядчик не должен самостоятельно считать их несущественными.
Когда согласовывать закладные детали и отверстия?
Их положение сверяют с актуальными решениями несущих и смежных разделов до выполнения конструкций, в которых они предусмотрены. Если потребность в изменении выявлена позднее, дальнейшие действия согласуют с ответственными за проектные решения.
Можно ли заранее выбрать единый способ прогрева для всего монолита?
Без анализа проекта и условий работ такой выбор необоснован. Для соответствующих этапов прорабатывают технологию с учётом конструкций, последовательности работ и проектных требований.
Источники
- МАСКАТ — монолитные работы для бизнеса в Тюмени
- Росстандарт — СП 63.13330.2018 «Бетонные и железобетонные конструкции. Основные положения»
- Росстандарт — СП 70.13330.2012 «Несущие и ограждающие конструкции»
- Росстандарт — СП 22.13330.2016 «Основания зданий и сооружений»
- Росстандарт — СП 48.13330.2019 «Организация строительства»
