Основание под забор с воротами: какие данные передать до расчёта опор

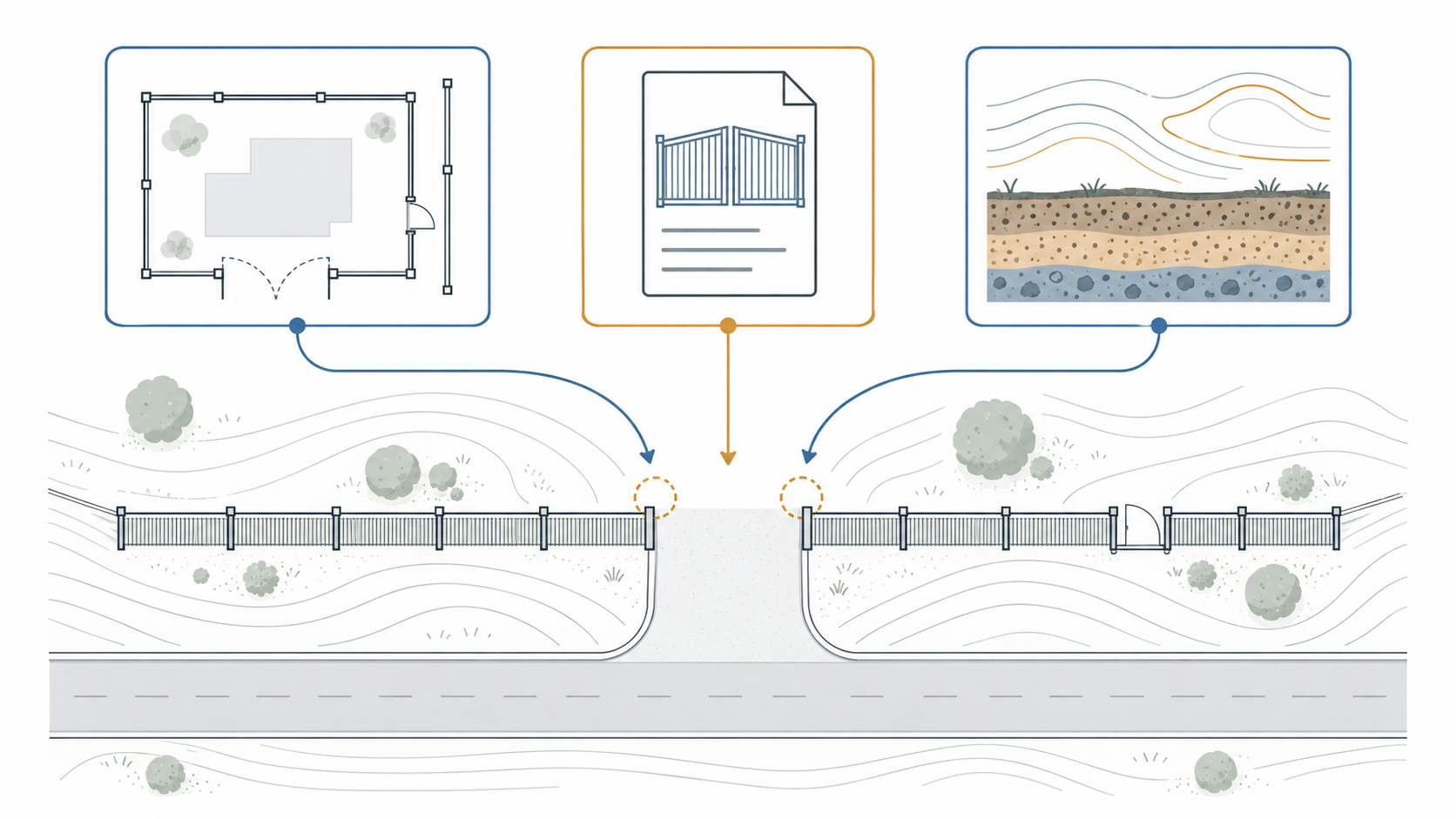

Схема въезда в линии забора и трёх групп данных, необходимых до расчёта опор.

Если в линии забора предусмотрены ворота, для расчёта опор недостаточно указать длину ограждения и место въезда. Имеют значение конструкция ворот, их крепление, соседние секции забора и условия участка. До выбора основания полезно собрать схему ограждения, документацию на выбранные ворота и имеющиеся сведения о грунте. Так можно обсуждать конкретный узел, а не условную «опору под стандартные ворота».

МАСКАТ указывает фундаменты под забор и основания под отдельные опоры, в том числе под ворота среди направлений работы. Компания относит положение ворот, характеристики секций, грунт и рельеф к данным, которые учитываются при выборе решения. Ниже — что владельцу участка стоит подготовить для первого обсуждения.

Начните со схемы ограждения и въезда

Нанесите будущий забор на план участка или сделайте схему. Покажите линию ограждения, повороты, примыкания и место въезда. Отметьте калитку, если она планируется рядом: отдельная опора и общая стойка с воротами — разные варианты, которые нужно обсудить заранее.

Подпишите известные размеры: ширину проёма, высоту секций, расстояния между предполагаемыми опорами. Если они ещё не определены, так и укажите. Покажите, как въезд соединяется с дорогой или площадкой на участке и где должно оставаться пространство для движения ворот.

Например, место проёма уже выбрано, но владелец ещё сравнивает распашные и откатные ворота. Проём можно отметить на схеме, однако окончательное расположение опор и связанных с воротами элементов не стоит закреплять до выбора конструкции: изготовителю и тому, кто отвечает за решение по основанию, понадобятся данные именно о выбранном варианте.

Передайте документацию на выбранные ворота

Описание «металлические ворота» не определяет ни крепления, ни расчётные воздействия. Если модель выбрана, приложите чертежи и монтажную документацию изготовителя. Если выбор ещё предстоит, запросите исходные данные для подготовки опор до согласования основания.

Уточните:

Тип и движение ворот: распашные или откатные, направление открывания, наличие привода.
Габариты и массу: размеры проёма, створок и элементов, которые крепятся к опорам или опираются на основание.
Схему установки: количество и положение опор, размещение элементов за пределами проёма, если они предусмотрены.
Монтажные требования: точки и способы крепления, необходимые отметки, требования к закладным. Петли, направляющие, роликовые узлы и привод учитывают только там, где они есть в выбранной конструкции.

Массу, схему крепления и предусмотренные изготовителем монтажные данные запросите для выбранных ворот. Расчётные воздействия на ворота и опоры определяют для конкретной конструкции и участка: например, ветровое воздействие нельзя заменить сведениями о массе створки. СП 20.13330.2016 «Нагрузки и воздействия» относится к определению нагрузок, но сама ссылка на него не даёт величин для вашего въезда.

Для распашных и откатных ворот изготовитель публикует разные документы по подготовке проёма. Это причина запрашивать документацию на конкретную систему, а не переносить размеры закладных или креплений из чужого примера. Если рассматриваются два варианта, передайте данные по обоим и прямо обозначьте, что выбор пока не сделан.

Опишите секции забора и условия участка

Сообщите, из чего будут сделаны соседние секции, каковы их предполагаемые высота и заполнение, будут ли они крепиться к стойкам ворот. Покажите калитку, поворот забора и дополнительные элементы рядом с въездом. Если конструкция секций ещё меняется, перечислите варианты.

По участку передайте то, что известно без догадок: перепады высот вдоль линии забора, сведения о подсыпке или ранее нарушенном грунте, расположение канав и существующих сооружений возле въезда. Отметьте известные подземные коммуникации и участки, где их положение нужно уточнить. Фотографии въезда и линии забора помогут сопоставить схему с местностью, но не заменят обмеры и необходимые сведения о грунте.

Если есть результаты инженерно-геологических изысканий или другие документы по грунтам участка, приложите их. Если таких данных нет, не подменяйте их предположением об «обычном грунте». СП 22.13330.2016 «Основания зданий и сооружений» относится к проектированию оснований в указанных в нём условиях. Ссылка на него не означает, что любое требование документа автоматически применимо к каждой опоре забора, и не задаёт универсальную глубину основания или схему армирования. Какие данные и обследования нужны, определяют применительно к проекту.

Согласуйте закладные и границы работ до бетонирования

Изготовитель ворот может задать требования к опорам и монтажным элементам. Передайте их тому, кто отвечает за решение по основанию, и согласуйте это решение с исполнителем работ до бетонирования. Обсудите положение закладных относительно проёма, высотных отметок и будущего покрытия въезда. Состав элементов зависит от ворот: например, инструкция для одной из систем откатных ворот описывает опорную раму и роликовые узлы, но её параметры нельзя переносить на другую систему.

До начала работ определите, кто уточняет размеры проёма и привязку на участке, предоставляет чертежи ворот, отвечает за решение по основанию и закладным, выполняет бетонные работы и проверяет готовность опор к монтажу ворот. Зафиксируйте договорённости в задании или согласованных чертежах. Не следует заранее считать, что один подрядчик выполняет все эти задачи. Если после расчёта изменятся конструкция ворот или монтажные требования, обновлённые данные нужно передать тому, кто отвечает за решение по опорам.

Что спросить перед расчётом

Передав схему и документы, уточните:

Достаточно ли данных о воротах или у изготовителя нужно запросить дополнительные монтажные сведения?
Какие сведения о грунте, рельефе и соседних конструкциях необходимы для этого участка?
Кто согласует положение опор, закладных и высотные отметки с изготовителем ворот?
Какие изменения ворот или секций забора потребуют пересмотра решения по основанию?

Цель подготовки — не самостоятельно выбрать «типовой фундамент», а составить понятное задание и выявить недостающие данные до начала работ. Для обсуждения основания можно передать МАСКАТ схему ограждения, документацию на ворота и имеющиеся сведения об участке через страницу услуги «Фундамент под забор». Если часть сведений пока отсутствует, отметьте это в обращении.
