Подпорная стенка на участке с перепадом высот: какие данные нужны для проекта

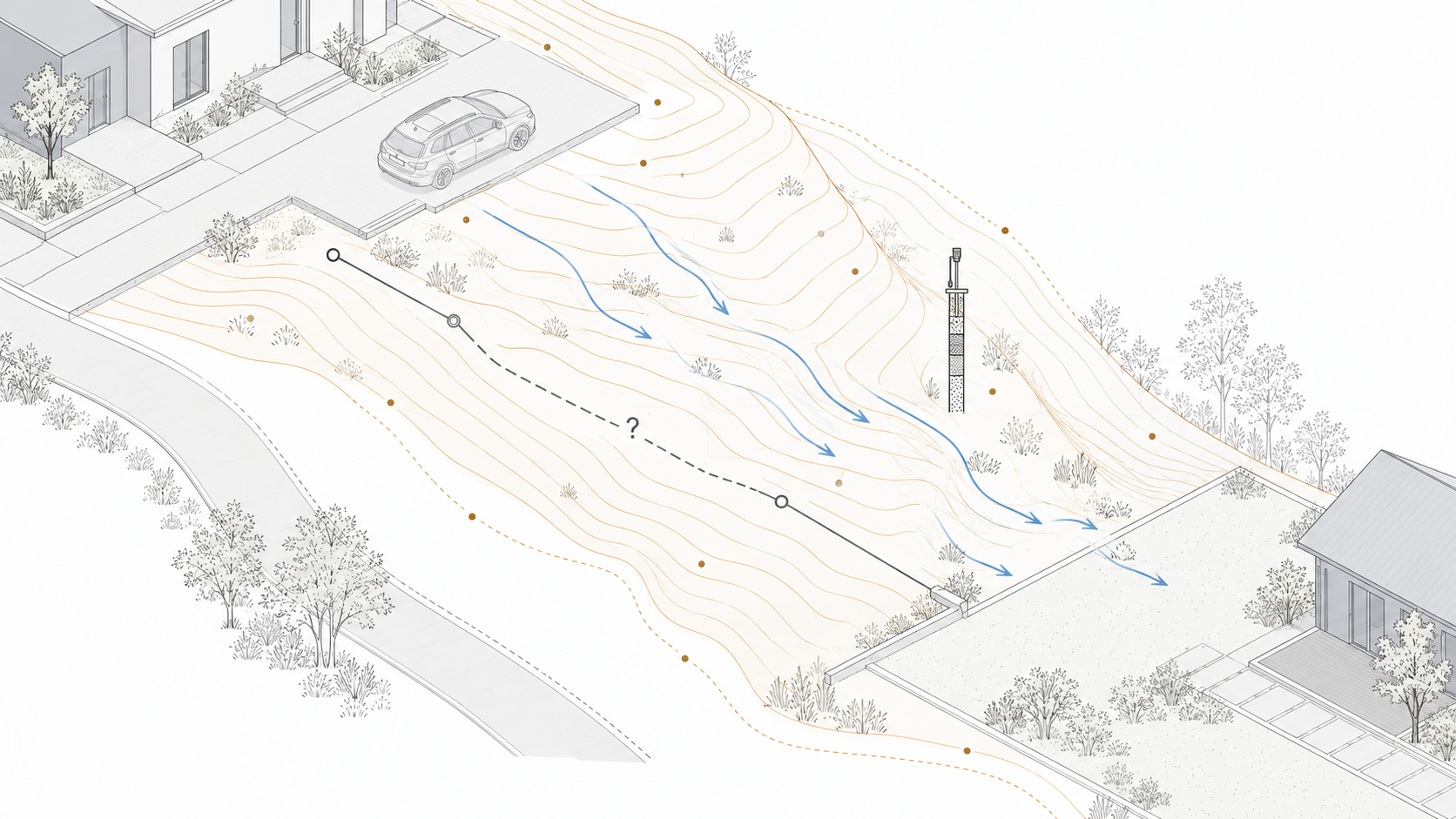

Схема участка с перепадом высот: предполагаемая линия стенки, рельеф, вода, грунт, соседние объекты и возможная нагрузка.

Подпорная стенка удерживает грунт там, где на участке нужно сохранить перепад отметок: например, между площадкой у дома и нижней частью территории. Но похожий на фотографиях перепад может означать разные задачи. В одном случае рядом будет газон, в другом — подъезд или строение. Поэтому начинать с выбора формы стенки или подсчёта бетона рано. Сначала нужно понять, что предстоит удерживать, что находится рядом и как ведёт себя вода.

Ниже — сведения, которые помогут владельцу участка обсудить задачу с проектировщиком и исполнителем бетонных работ. Это не полный перечень исходных данных для проекта и не инструкция по самостоятельному расчёту конструкции.

Как участок будет использоваться

Опишите, какую задачу должна решить стенка. Нужно ли сохранить существующую площадку, сформировать новую террасу, разместить дорожку или обеспечить проезд? Будет ли грунт подсыпаться или срезаться? Где предполагаются верхняя и нижняя площадки после благоустройства?

Использование территории влияет на воздействия и ограничения, которые потребуется учесть при проектировании. Площадку для отдыха и участок с предполагаемым движением транспорта нельзя одинаково описать как «ровное место над стенкой». Если назначение площадки пока не решено, укажите это, чтобы предварительное предположение не приняли за окончательное решение.

Отметьте также, где нужен проход, как будет организован доступ к территории и допустимо ли менять очертания склона. Стенку нередко приходится рассматривать вместе с планировкой прилегающих площадок.

План и отметки: где расположен перепад

Для первого обсуждения полезен план участка с границами, домом и другими существующими или планируемыми объектами. На нём можно обозначить предполагаемое положение стенки, верхнюю и нижнюю части участка, подъезд и места, где перед работами потребуется дополнительная проверка. Сам по себе такой план не означает, что данных достаточно для проектирования.

Нужны и сведения о высотах. Фотографии показывают форму рельефа, но не заменяют измерений: по снимку трудно надёжно определить отметки и протяжённость перепада. Если есть топографическая съёмка с высотными отметками, приложите её. Если нет — покажите на схеме, между какими точками заметен перепад, и сообщите, какие измерения уже проводились. Предположения о высотах обозначьте как предварительные.

Снимки с верхней и нижней стороны, вдоль предполагаемой линии стенки и в направлении соседних сооружений помогут объяснить задачу. Выбирать конструкцию только по фотографиям нельзя.

Что известно о грунте и воде

Основание стенки и удерживаемый ею грунт рассматривают с учётом условий конкретного участка. Сообщите, проводились ли инженерно-геологические изыскания и сохранился ли отчёт. Имеющийся отчёт может быть полезен, но его достаточность для этой задачи оценивает специалист. Если изысканий нет, наблюдения за грунтом, в том числе в соседнем котловане, можно передать как дополнительные сведения, а не как замену изысканиям. Общие положения об инженерных изысканиях для строительства изложены в СП 47.13330.2016.

Вода требует отдельного внимания. Отметьте, где после дождя или таяния снега появляются потоки и скопления воды, есть ли канавы, дренаж или водостоки и куда они отводят воду. Сообщите о замеченных выходах воды на склоне, сезонном подтоплении и сведениях об уровне подземных вод, если они получены в ходе изысканий. Разовые наблюдения не следует выдавать за постоянную характеристику участка.

Не выбирайте «типовой дренаж» по чужой схеме. Решение по воде зависит от рельефа, грунта, прилегающих территорий и проектируемой конструкции. Для первого обсуждения соберите имеющиеся документы и наблюдения и обозначьте, чего пока неизвестно.

Что находится рядом и какие нагрузки планируются

Нанесите на план здания, заборы, дорожки, площадки и другие сооружения вблизи предполагаемой стенки — как существующие, так и запланированные. Укажите, где предполагаются проезд, стоянка, размещение оборудования или складирование материалов. Планы будущего использования участка тоже важны для постановки задачи.

Передайте имеющиеся схемы подземных и наземных коммуникаций: водопровода, канализации, электроснабжения и других сетей. Отметьте места, где их положение не подтверждено. Если стенка планируется у границы участка, покажите границу на плане и сообщите, что известно о соседних объектах. Расположение сетей и сооружений, которое пока неизвестно, нужно проверить до выбора решения и начала земляных работ.

Подпорная стенка удерживает грунт при перепаде отметок; её задача не сводится к устройству фундамента забора с воротами. Она также не становится автоматически частью фундамента дома только потому, что находится рядом. Связь конструкций и влияние работ на соседние сооружения оценивают для конкретной планировки.

Проектное решение и бетонные работы — разные вопросы

Для подпорных сооружений профильным документом служит СП 381.1325800.2018 «Сооружения подпорные. Правила проектирования». Его применимость проверяют с учётом области применения: документ, в частности, не распространяется на подпорные сооружения на многолетнемёрзлых грунтах и решения с армированным грунтом или габионами.

Другие документы относятся к отдельным вопросам проектирования: СП 22.13330.2016 — к основаниям зданий и сооружений, СП 63.13330.2018 — к бетонным и железобетонным конструкциям. Сведения о грунте и воде не заменяют расчёта конструкции, а эскиз стенки не отвечает на вопрос об условиях её основания. Какие положения документов применимы и какие исходные данные необходимы, определяют для конкретного проектного решения.

После подготовки проектного решения можно предметно обсуждать производство бетонных работ: подготовку площадки, последовательность операций и состав предложения исполнителя. Не следует считать, что подрядчик бетонных работ автоматически выполняет изыскания, проектирование и водоотвод. Обязанности и состав работ для конкретного объекта нужно согласовать отдельно.

Что спросить при первом обсуждении

Какие сведения о плане, высотах и грунте уже можно использовать, а что потребуется проверить или получить дополнительно?
Какие существующие сооружения, сети и будущие нагрузки нужно точнее показать на схеме?
Кто отвечает за проектное решение, проверку основания и решение по воде?
Какие работы исполнитель может рассмотреть после получения проекта и необходимых исходных данных?

На странице бетонных работ МАСКАТ подпорные стенки упомянуты среди конструкций, а конкретный состав работ предлагается уточнять по проекту. Если вы рассматриваете стенку для участка с перепадом высот, для первичного обращения можно подготовить план, фотографии и имеющиеся материалы изысканий. Возможность и состав работ по вашему объекту потребуют отдельного согласования.
