Проёмы и коммуникации в монолитном перекрытии: что согласовать до бетонирования
Монолитное перекрытие может пересекаться с лестницей, вентиляцией, трубопроводами и кабельными трассами. Если планировку, инженерные системы и конструкцию разрабатывали в разное время, противоречия между чертежами иногда обнаруживаются уже на площадке. До бетонирования такие вопросы нужно передать ответственным проектировщикам и довести согласованное решение до исполнителя.
Ниже — практический порядок проверки для заказчика частного дома или коммерческого объекта. Он не заменяет проект и не позволяет самостоятельно назначать проёмы. Проектирование бетонных и железобетонных конструкций рассматривается в СП 63.13330.2018, производство и приёмка работ при возведении монолитных конструкций — в СП 70.13330.2012. Применять документы следует в действующих редакциях с изменениями; перечень требований для конкретного объекта ими не исчерпывается.
Начните с актуальных чертежей
Для обсуждения перекрытия полезно собрать архитектурные планы смежных этажей, конструктивные и относящиеся к нему инженерные чертежи. Точный состав документов зависит от проекта. Проверьте, что участники работают с согласованными редакциями: проходка на инженерном плане может относиться к планировке, которую уже изменили.
Сопоставьте лестничные и технологические проёмы, шахты, места оборудования и трассы коммуникаций с конструктивным решением. Отдельно отметьте опоры, предусмотренные отверстия и закладные. На странице монолитных перекрытий МАСКАТ нагрузки, опоры, проёмы, инженерные проходки и закладные упоминаются при подготовке и обсуждении работ. Это помогает сформулировать вопросы исполнителю, но не заменяет решений проектировщика.
Обнаруженное расхождение лучше записать с номерами листов и их редакциями: например, проходка показана на инженерном плане, но отсутствует на конструктивном. Тогда ответственным специалистам проще понять, какие документы нужно проверить и обновить. Устное уточнение без передачи согласованного решения на площадку оставляет риск работы по прежней версии.
Что согласовать до устройства перекрытия
Проёмы
Сверьте их назначение и положение в архитектурной и конструктивной частях проекта. Лестничный проём, шахта и проход для оборудования должны быть обозначены в документах, по которым выполняют работы. Если планировка изменилась, передайте изменение проектировщику для оценки конструктивного решения — не переносите контур проёма только по разметке на площадке.
Инженерные проходки
Уточните, где каждая система пересекает перекрытие и кто согласует это место с конструктором. Для вентиляции, стояков и кабельных трасс исходные данные могут различаться. Если трасса ещё не определена, зафиксируйте вопрос и выясните, влияет ли он на устройство перекрытия. Не исходите из того, что отверстие можно будет без проверки выполнить после бетонирования.
Закладные и крепления
Сопоставьте предусмотренные проектом элементы с выбранным оборудованием и инженерными системами. Если характеристики оборудования пока неизвестны, сообщите об этом проектировщику. Исполнитель не должен определять будущую нагрузку или размещение закладной по предположению.
Опоры и нагрузки
Проверьте, не появились ли изменения, о которых конструктор мог не знать: новое положение опоры, оборудование или другое использование помещения. Заказчику не нужно самостоятельно оценивать несущую способность. Его задача — передать новые данные ответственному специалисту и получить решение, отражённое в рабочих документах.
Как действовать, если планы расходятся

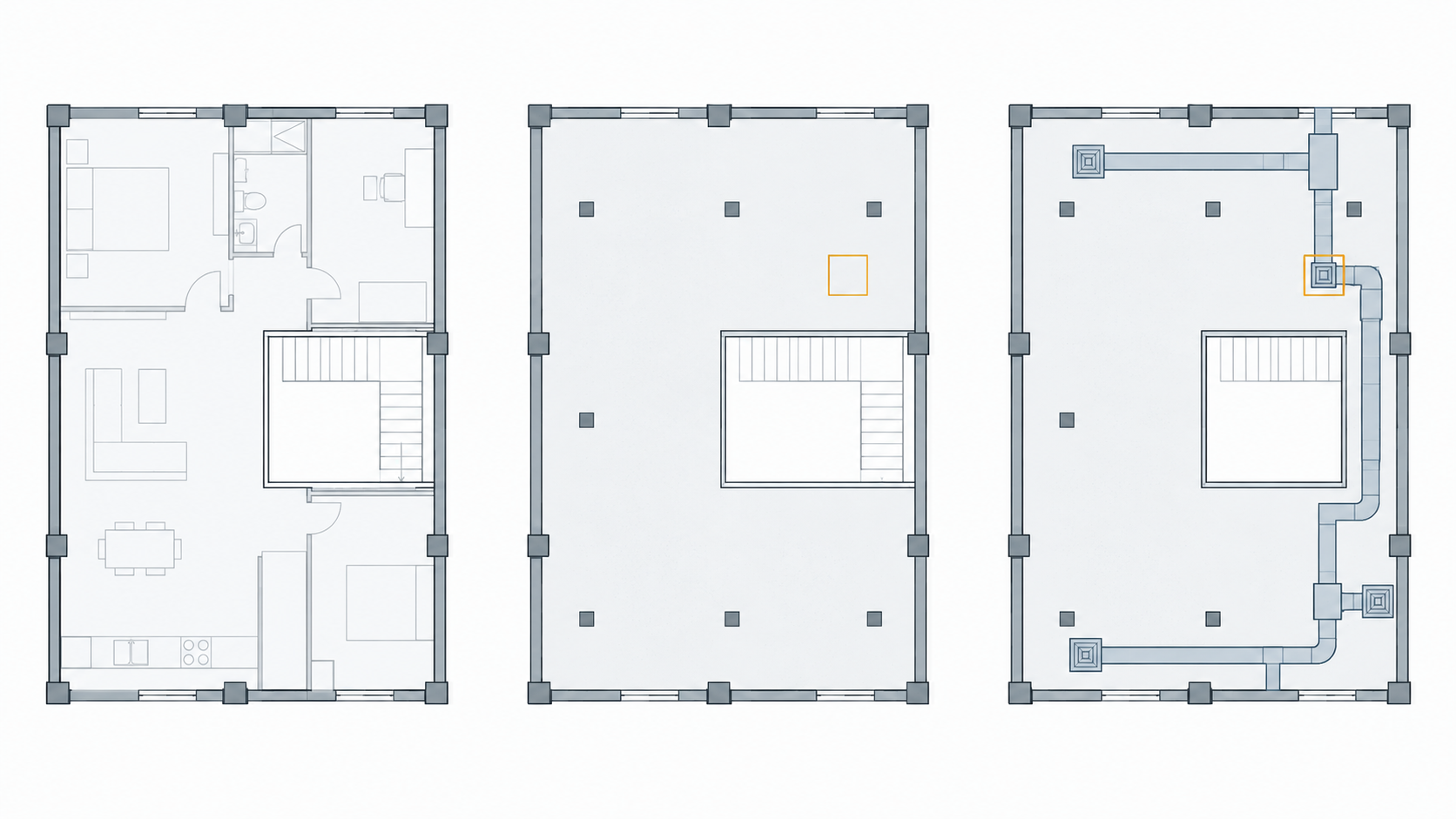

Допустим, вентиляционную шахту перенесли после выпуска плана перекрытия. На инженерном листе показано новое место, а на конструктивном его нет. Прежде чем размечать проём в опалубке, нужно поставить вопрос проектировщикам: какие решения затронуты, кто согласует изменение и какие обновлённые листы получит исполнитель. После согласования проверьте, что на площадке не используют одновременно старую и новую версии.
Тот же подход нужен, если проходку предлагают немного сместить из-за пересечения с другой системой. Небольшое расстояние не означает, что изменение безопасно: значение имеет положение проходки относительно элементов конструкции и решения, принятые в проекте. Не соглашайтесь на самостоятельный перенос проёма или резку готового перекрытия без проектной оценки.
Заранее определите, кому исполнитель направляет вопросы о противоречиях и как согласованные изменения передают на площадку. Для коммерческого объекта участников может быть больше, чем для частного дома, но в обоих случаях исполнитель должен получить применимые к его работам согласованные документы. Конкретный порядок изменений зависит от проекта и организации работ.
Что заказчик может проверить перед бетонированием
Такую сверку проводят с ответственными специалистами. Заказчик может проверить наличие документов и задать вопросы по видимым расхождениям, но не заменяет проектировщика и специалистов, отвечающих за контроль работ.
- Редакции документов. У исполнителя есть актуальные листы; согласованные изменения переданы на площадку.
- Проёмы. Их расположение сопоставлено с архитектурными, конструктивными и относящимися к ним инженерными решениями. По спорным местам получены ответы ответственных специалистов.
- Проходки и закладные. Предусмотренные элементы соответствуют согласованным документам. Если недостающие данные влияют на выполняемое перекрытие, решение нужно получить до соответствующих работ. Можно ли продолжать другие работы, определяют ответственные специалисты с учётом проекта.
- Опоры и нагрузки. Сведения об изменениях планировки, оборудования или использования помещений переданы проектировщику для оценки.
- Открытые вопросы. Понятно, какие замечания закрыты обновлёнными документами, а какие ещё требуют решения. Запланированная дата бетонирования сама по себе не означает, что вопрос согласован.
Это список тем для разговора, а не нормативный акт приёмки. Состав проверок и порядок их оформления определяются применимыми требованиями и документацией конкретного объекта.
Частые вопросы
Можно ли оставить выбор места проходки монтажникам коммуникаций?
Если система должна пересечь перекрытие, место пересечения следует согласовать с ответственными проектировщиками. Монтажники не должны самостоятельно выбирать положение отверстия в несущей конструкции.
Что делать, если о трубе вспомнили после бетонирования?
Не назначайте место отверстия самостоятельно. Передайте проектировщику актуальный конструктивный план, сведения о предполагаемой трассе и описание ситуации, чтобы он оценил возможные решения.
Достаточно ли согласовать инженерный план?
Если проходка затрагивает перекрытие, инженерное решение нужно сверить с конструктивной частью и актуальной планировкой. Согласованный план одной системы не устраняет противоречие с другими разделами проекта.
Если планируется монолитное перекрытие в Тюмени, направьте МАСКАТ имеющиеся планы перекрытия и коммуникаций для обсуждения состава работ. Укажите редакции чертежей и отметьте спорные проёмы и проходки: это поможет определить, какие вопросы сначала нужно закрыть с проектировщиками.
