Арматуру закроют бетоном: как заказчику организовать проверку скрытых работ
До бетонирования определите по документации объекта, какие скрываемые работы нужно предъявить, кто их проверяет и как оформляется результат. Основания для этого — рабочие чертежи, применимые нормативные требования, договор и утверждённый для объекта перечень исполнительной документации. Фотографии дополняют контроль, но не заменяют оформленные документы.
Содержание статьи

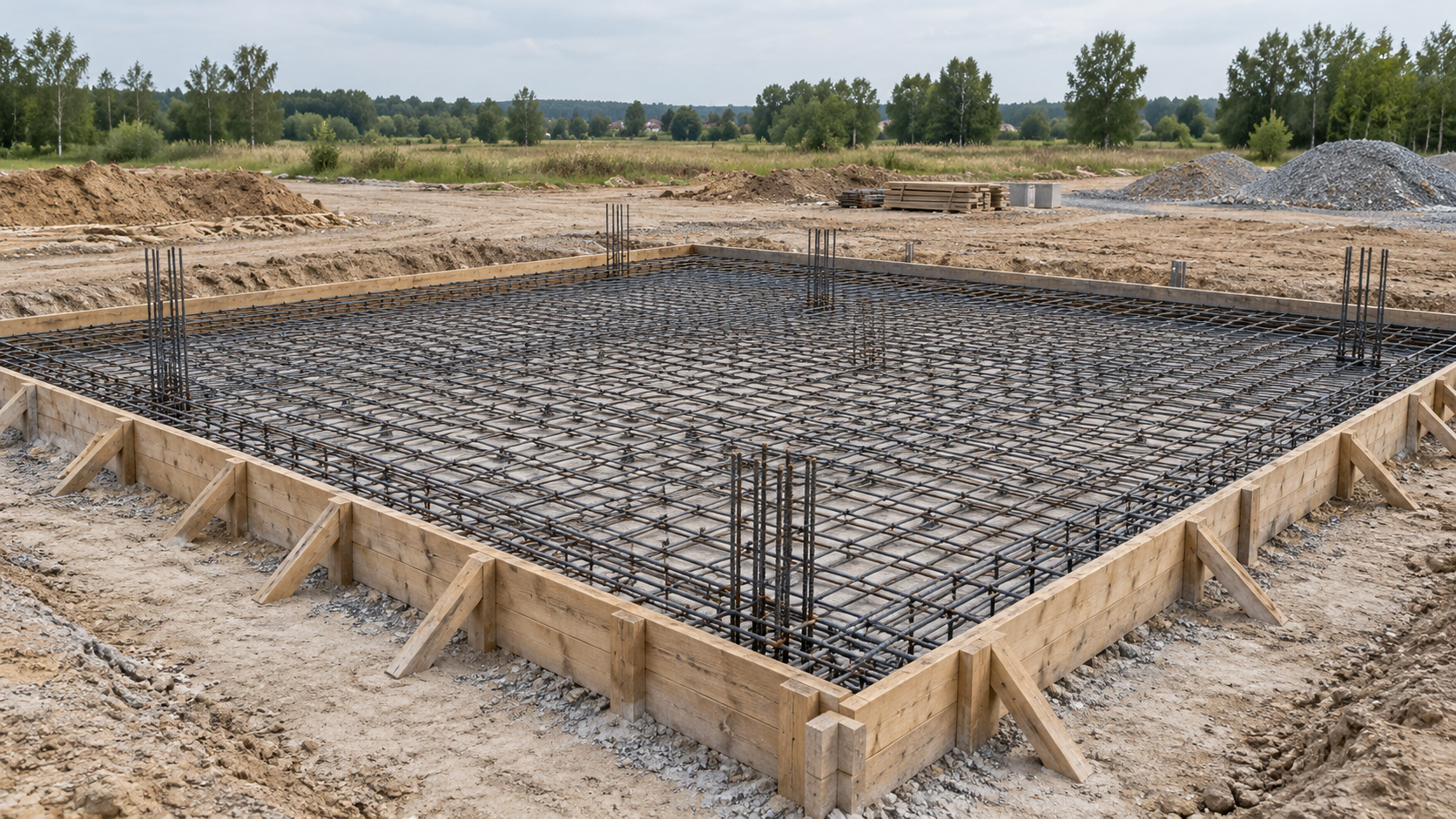

После бетонирования часть элементов монолитной конструкции уже нельзя осмотреть без вскрытия или специальных методов. Поэтому до заливки важно определить, какие работы нужно предъявить, кто участвует в проверке и как зафиксировать результат. Фотографии помогают сохранить сведения о ходе работ, но не заменяют освидетельствование и исполнительную документацию.
С чего начать: документация и перечень предъявлений
Универсального списка скрытых работ для любой монолитной конструкции нет. Он зависит от проекта, вида работ и применимых требований. СП 70.13330.2012 распространяется, в частности, на производство и приёмку работ при возведении монолитных бетонных и железобетонных конструкций. СП 48.13330.2019 посвящён организации строительства, но его область применения не включает индивидуальное жилищное строительство. Оба документа следует применять с учётом области действия и опубликованных изменений.
Для объектов в сфере действия приказа Минстроя России от 16.05.2023 № 344/пр состав и ведение исполнительной документации определяются также этим приказом. Он предусматривает акты освидетельствования скрытых работ. Перечень исполнительной документации определяет и утверждает застройщик, технический заказчик либо иное уполномоченное лицо, названное в приказе; подрядчик формирует документацию по утверждённому перечню. Обсудить ожидаемый комплект до договора полезно, но такая договорённость не заменяет установленный порядок утверждения.
До начала работ заказчику и ПТО стоит сопоставить утверждённый перечень с рабочими чертежами и разбить предъявления по конструкциям и захваткам. Для каждого участка нужно понять, какие элементы станут недоступны после следующей операции, на какие чертежи опирается проверка и какие записи должны быть готовы к осмотру.
Что проверять до бетонирования

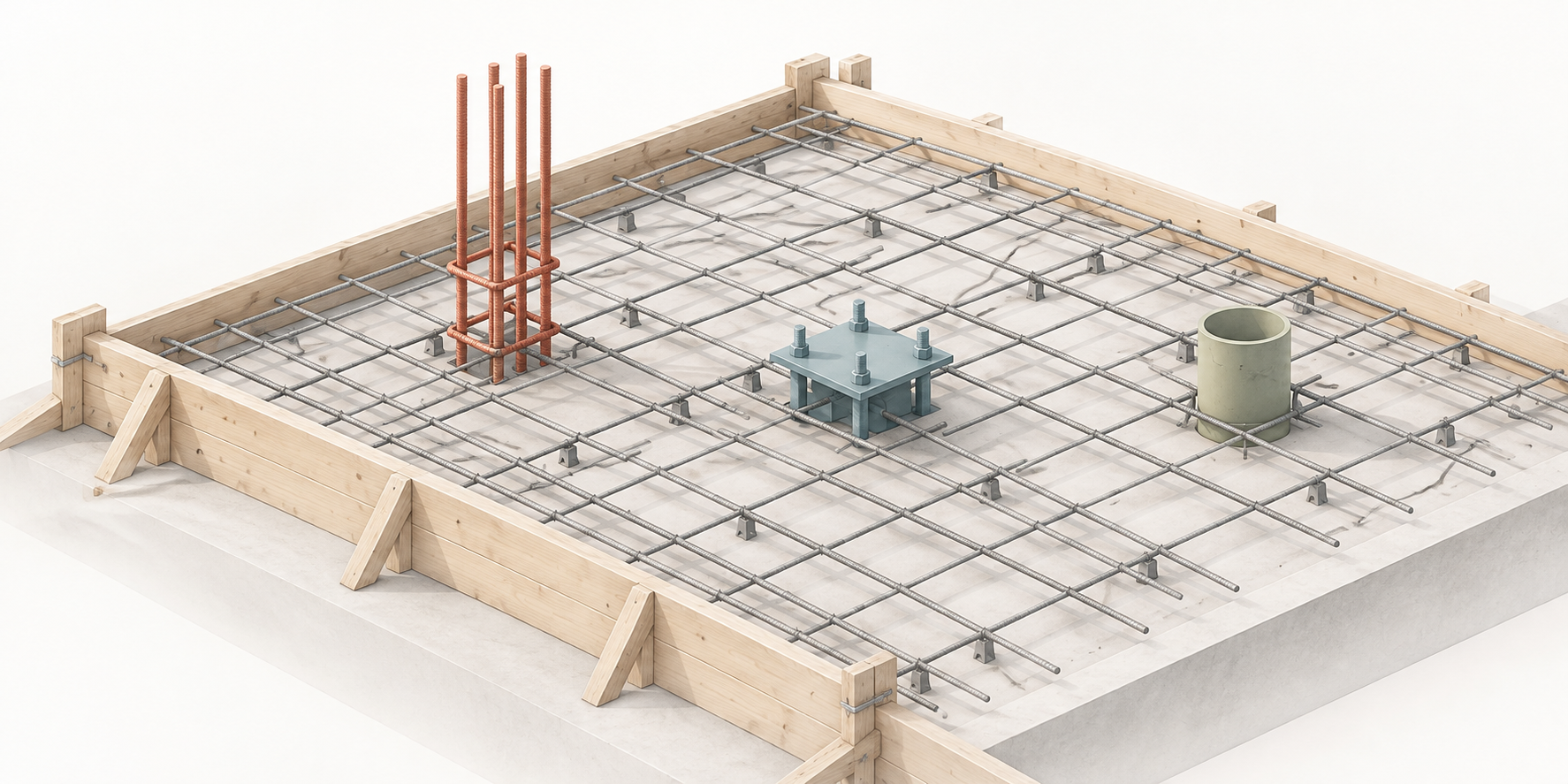

Предмет проверки — соответствие выполненного участка действующим рабочим чертежам и согласованным изменениям, а не «арматура вообще». В зависимости от проекта предъявляют расположение и соединения арматуры, закладные детали, выпуски, проёмы, проходки и другие элементы, которые окажутся скрыты. Проверяемые параметры, методы контроля и допустимые отклонения определяют по документации объекта и применимым требованиям СП 70.
Например, положение выпусков и закладных деталей в плите проверяют по чертежам именно этой плиты до заливки. Если выявлено расхождение, снимок не делает его согласованным: требуется решение уполномоченных участников и фиксация фактически выполненного.
| Ситуация | Что уточнить до бетонирования | Как зафиксировать результат |
|---|---|---|
| Армирование участка | Какие чертежи и изменения действуют, какие параметры проверяются | Оформить результаты контроля и документы, предусмотренные для участка |
| Закладные, выпуски, проходки | Где они должны находиться и кто вправе согласовать изменение | Зафиксировать проверку; при изменении — согласованное решение |
| Замечание при осмотре | Кто устраняет его и кто повторно проверяет участок | Зафиксировать замечание и результат повторного предъявления |
Таблица помогает подготовиться к осмотру, но не устанавливает одинаковый набор актов или измерений для всех объектов.
Как организовать предъявление участка
Порядок уведомления лучше определить до начала этапа: кто сообщает о готовности, кому направляет уведомление, как обозначает конструкцию и захватку и какие материалы прикладывает. Срок уведомления сверяют с применимыми требованиями и документами объекта; единого срока для всех случаев здесь нет.
Исполнитель завершает участок и проводит собственную проверку, затем предъявляет его участникам контроля. Они сопоставляют выполненное с документацией и фиксируют результат. Если есть замечания, их разрешают и при необходимости проводят повторное предъявление до закрытия конструкции бетоном.
Состав участников нельзя определять только договорённостью на площадке. Для исполнительной документации приказ № 344/пр устанавливает категории подписантов с оговорками для отдельных случаев. Конкретных представителей и их полномочия нужно определить по документам объекта и действующей редакции применимых требований. Уведомление «арматура готова» недостаточно, если одновременно собирают несколько плит, стен или участков перекрытия: место осмотра должно быть однозначным.
Какие документы подготовить к осмотру
Основа предъявления — действующая рабочая документация с изменениями, относящимися к участку. Остальные документы и записи готовят по утверждённому перечню исполнительной документации, проекту и применимым требованиям. Подрядчику и заказчику полезно заранее обсудить порядок подготовки и передачи комплекта, чтобы после бетонирования не возник спор о том, что должно было быть предъявлено.
Акт освидетельствования скрытых работ оформляют для работ, требующих такого освидетельствования, а не автоматически на каждую операцию с арматурой. Какие именно работы предъявлять и какие приложения нужны, определяют применительно к объекту. Приказ № 344/пр содержит рекомендуемый образец акта. В документе и приложениях важно однозначно обозначить проверенный участок и основание проверки, а оформление и подписи должны соответствовать применимому порядку.
Фотографии помогают связать записи с местом и состоянием конструкции на момент осмотра. Сами по себе они не подтверждают соответствие проекту и не заменяют надлежаще оформленный акт. На странице монолитных работ МАСКАТ предложено согласовывать требования ПТО, перечень исполнительной документации и порядок её подготовки и передачи по заданию заказчика. Конкретный комплект определяют для объекта.
Что делать с замечаниями
До заливки нужно установить, кто фиксирует замечание, кому его передают, кто принимает решение и как подтверждают устранение. Исправление на площадке без прослеживаемого решения особенно рискованно для элементов, положение которых после бетонирования нельзя будет увидеть.
Если выполненное не соответствует действующим чертежам, его приводят в соответствие либо оформляют изменение по предусмотренной для объекта процедуре. Если чертежи противоречат друг другу или не дают ответа по узлу, сначала получают разъяснение уполномоченной стороны. Срочность заливки не отменяет необходимости разрешить вопрос до закрытия конструкции.
Полезно заранее определить, кто сообщает, что участок не готов к бетонированию, и кто после повторной проверки подтверждает возможность продолжить работы. Это позволяет установить, что именно было предъявлено и принято.
Вопросы заказчику перед заливкой
- Однозначно ли обозначены конструкция, оси или захватка и действующие чертежи?
- Понятно ли, какие элементы будут скрыты и какие работы требуется предъявить?
- Определены ли участники, их полномочия и порядок уведомления?
- Подготовлены ли документы и записи по утверждённому для объекта перечню?
- Зафиксированы ли замечания, решения и результат повторной проверки?
- Понятно ли, кто подтверждает завершение предъявления перед бетонированием?
Если ответ на вопрос неясен, его нужно получить до заливки соответствующего участка.
Источники
Материал подготовлен редакцией МАСКАТ с использованием ИИ. Решение по конкретному объекту требует проверки исходных данных специалистом.
