Свайное поле готово: что проверить перед устройством ростверка?

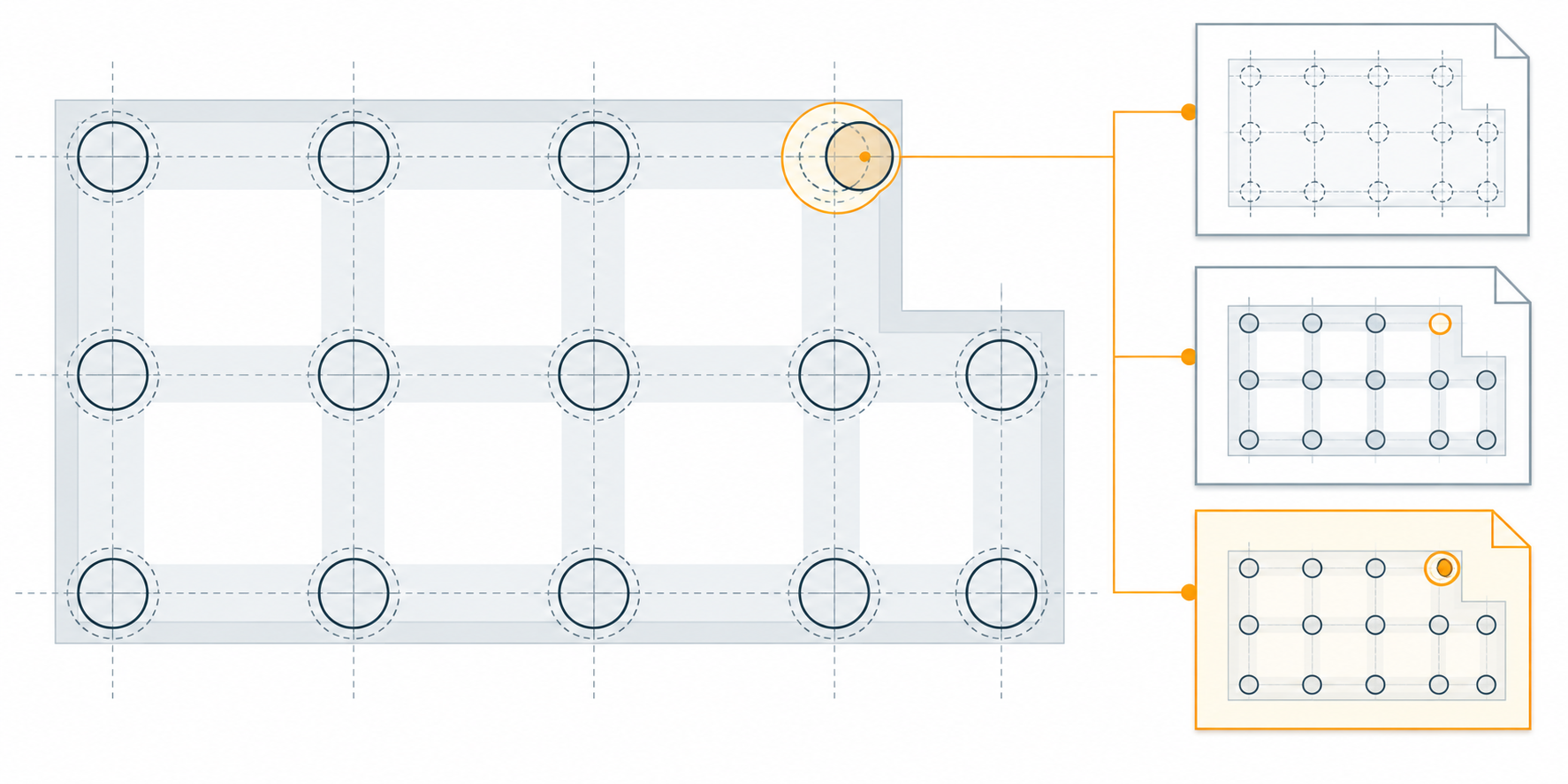

Схема сверки проектного и фактического положения свай перед устройством ростверка

Завершение свайных работ ещё не означает, что можно сразу приступать к устройству ростверка. Для следующего этапа нужны действующий проект, данные о фактически выполненных сваях и ясный статус замечаний. Это особенно важно, если свайное поле и ростверк выполняют разные подрядчики: исполнителю предстоит работать с уже созданным основанием, а не только с линиями на чертеже.

Передачу этапа удобно строить вокруг трёх вопросов: что предусмотрено проектом, что выполнено на объекте и какие решения ещё не приняты. СП 24.13330.2021 относится к проектированию свайных фундаментов, СП 45.13330.2017 — к производству и приёмке работ по устройству оснований и фундаментов, а СП 70.13330.2012 охватывает производство и приёмку несущих конструкций, в том числе монолитных бетонных и железобетонных. Применять их нужно в действующих редакциях. Ни один из этих документов сам по себе не подтверждает готовность конкретного свайного поля: вывод зависит от проекта, результатов контроля и приёмки на объекте.

Начните с действующей версии проекта

Исполнителю ростверка нужны чертежи свайного поля, ростверка и узлов сопряжения с учётом согласованных изменений. Выясните, какая версия передана для производства работ, менялись ли оси, отметки, расположение или характеристики свай и отражены ли эти изменения в решении по ростверку. Если изменения оформлены отдельными листами, важно связать их с основным комплектом, чтобы на площадке не использовали противоречащие друг другу чертежи.

Сопоставьте обозначения свай, осей и узлов в проекте с обозначениями в документах по выполненным работам. Даже расхождение в нумерации затруднит поиск результатов контроля конкретной сваи, если по ней возникнет вопрос.

Практический вопрос проектировщику и ПТО: по каким чертежам следует выполнять ростверк и все ли изменения свайного поля в них учтены? Если для ответа требуется изменить проектное решение, этот вопрос нужно решить и оформить до работ на затронутом участке.

Сопоставьте проектное поле с фактическим

Проект показывает предусмотренное расположение и характеристики свай; исполнительные материалы и результаты контроля — то, что получено на объекте. Для передачи этапа нужны данные о фактическом положении свай относительно осей, отметках и других параметрах, значимых для предусмотренного ростверка. Одной исполнительной схемы может быть недостаточно: состав актов, результатов контроля и иных материалов сверяют с проектом, применимыми правилами и порядком приёмки объекта.

Цель такой сверки — обнаружить расхождения до того, как их закроют последующие работы. Нельзя признать сваю пригодной по фотографии или по устному заверению, что отклонение небольшое. Столь же неверно назначать переделку только по описанию расхождения, без оценки его влияния на проектное решение.

Например, если исполнительные данные показывают смещение сваи относительно проектного положения, следует установить фактические параметры и передать вопрос на техническое рассмотрение. При необходимости изменение проектного решения согласуют с уполномоченными участниками проектирования и строительства в установленном для объекта порядке. Подрядчик ростверка не должен решать этот вопрос единолично.

Разберите узел сопряжения свай и ростверка

Перед монолитным этапом важно понять, какое соединение свай с ростверком предусмотрено проектом. Чертежи узла сопоставляют с фактическим состоянием доступных участков свай: отметками и состоянием оголовков, а также выпусками арматуры, если они предусмотрены данным типом свай и проектным решением. Состав и способы проверки зависят от конструкции.

Если обнаружены повреждение оголовка, расхождение отметки или несоответствие элементов сопряжения чертежу, сначала фиксируют фактическое состояние. Способ исправления нельзя выбирать по аналогии с другим объектом: нужно определить, требуется ли согласованное проектное решение. Если часть свай пока недоступна для осмотра, это также следует отметить, а не считать участок проверенным.

При передаче узла уточните, какие работы с оголовками предусмотрены проектом, выполнены ли они и какие документы и результаты контроля подтверждают их состояние. Отдельно определите, какие подготовительные работы входят в следующий этап.

Зафиксируйте открытые замечания

До начала работ по соответствующему участку соберите перечень нерешённых вопросов. Для каждого полезно указать номер сваи или место, суть расхождения, документ либо измерение, на котором оно основано, ответственного за рассмотрение и текущий статус. Отдельно отметьте отсутствующие исполнительные материалы и ожидаемые результаты контроля.

Перечень не заменяет техническую приёмку и не является разрешением продолжать работы. Он помогает заказчику, генподрядчику, проектировщику и подрядчикам одинаково понимать, что уже подтверждено, а что требует решения. Если замечание может влиять на ростверк или его влияние неизвестно, вопрос нужно рассмотреть до выполнения работ на затронутом участке.

Вместо общей формулировки «свайное поле готово» полезнее спросить: какие замечания закрыты документально, какие остаются открытыми и кто уполномочен принять решение по каждому из них?

Согласуйте границы следующего этапа

Техническая готовность основания и распределение работ между сторонами — разные вопросы. Проект, контроль и приёмка позволяют оценивать возможность продолжения строительства. Договорённости определяют, кто готовит оголовки, обеспечивает доступ и геодезическое сопровождение, передаёт документы и устраняет выявленные замечания. Само распределение обязанностей не подтверждает пригодность свайного поля.

При поэтапной передаче уточните, какие участки доступны, что препятствует работам и какие исходные данные передаются исполнителю ростверка. Определите также, кто оформляет возникающие изменения и кому передают результаты контроля монолитного этапа. Название услуги «монолитные работы» не отвечает на эти вопросы без проекта и согласованного состава работ.

Для встречи по передаче удобно использовать такую последовательность:

Сверить действующие чертежи и оформленные изменения.
Сопоставить проектное свайное поле с исполнительными данными и результатами контроля.
Проверить сведения по предусмотренным проектом узлам сопряжения.
Зафиксировать открытые замечания, ответственных и порядок принятия решений.
Разделить техническую приёмку основания и согласование доступа, документов и объёма следующего этапа.

Результат встречи — не формальная отметка о готовности, а понимание, на каких подтверждённых данных можно планировать ростверк и какие вопросы необходимо закрыть прежде.

МАСКАТ предлагает юридическим лицам обсудить отдельный этап монолитных работ и согласовать его состав по проекту. Если свайное поле уже выполнено, для предметного разговора подготовьте проект ростверка, оформленные изменения и имеющиеся документы по свайным работам. Объём и условия следующего этапа определяют после их рассмотрения.
