Гильзы, проходки и закладные в монолитном фундаменте: что согласовать до заливки
До заливки сопоставьте задания инженерных разделов с конструктивным проектом и проверьте положение каждой проходки и закладной. Реестр поможет не потерять отдельные позиции и нерешённые вопросы, но не заменит чертежи. Изменения положения или узла согласовывают по проекту до выполнения работ.
Содержание статьи

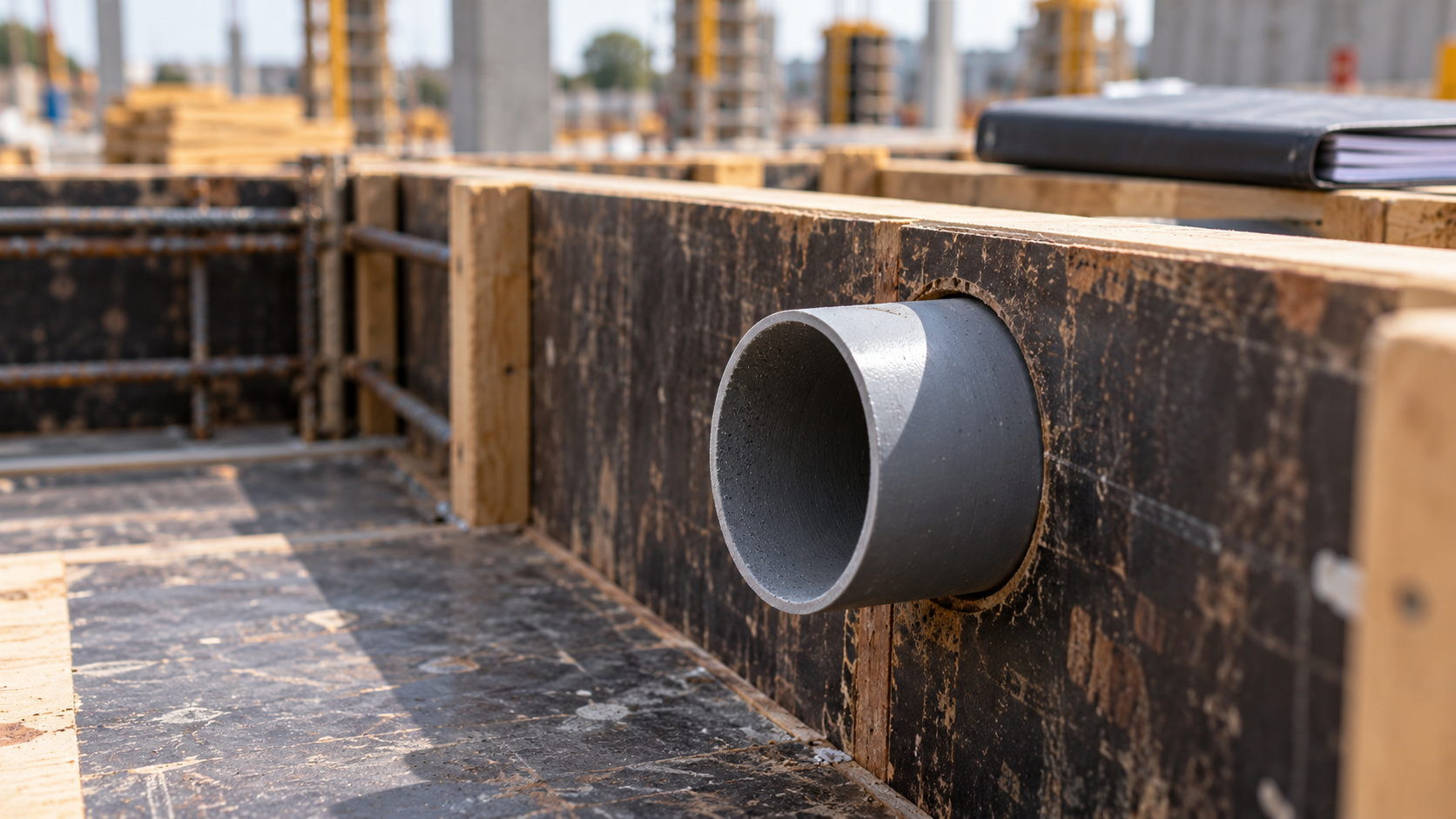

Проходку под трубу легко отметить на плане инженерных сетей — и пропустить на чертеже фундамента. После бетонирования такое расхождение превращается в вопрос о доработке готовой конструкции. Для технического заказчика, проектировщика и генподрядчика задача до заливки — сопоставить задания смежных разделов с конструктивным решением и проверить расположение элементов, которые будут установлены в бетон.
Начните с заданий смежных разделов
Перечень нельзя составлять только по конструктивным чертежам. Нужны задания разделов, для которых предусмотрены пересечения с фундаментом или детали, устанавливаемые в бетон: водоснабжения и канализации, отопления, электроснабжения и других систем конкретного здания. Стоит также уточнить требования к будущему монтажу и обслуживанию сетей.
Для каждого элемента запишите назначение и источник требования: какая система проходит через конструкцию, кто выдал задание и по какой версии документа оно должно выполняться. Так проще обнаружить две ошибки: инженерная система указана, но место её прохода не передано проектировщику конструкций; либо закладная есть на конструктивном чертеже, но её назначение изменилось.
Например, на плане наружных сетей ввод показан у одной оси, а на плане фундамента гильза находится у соседней. Не следует выбирать положение самостоятельно по тому листу, который кажется более свежим. Сначала выясняют, совпадают ли версии задания и конструктивного решения, затем получают согласованное уточнение.
Сведите данные в один реестр

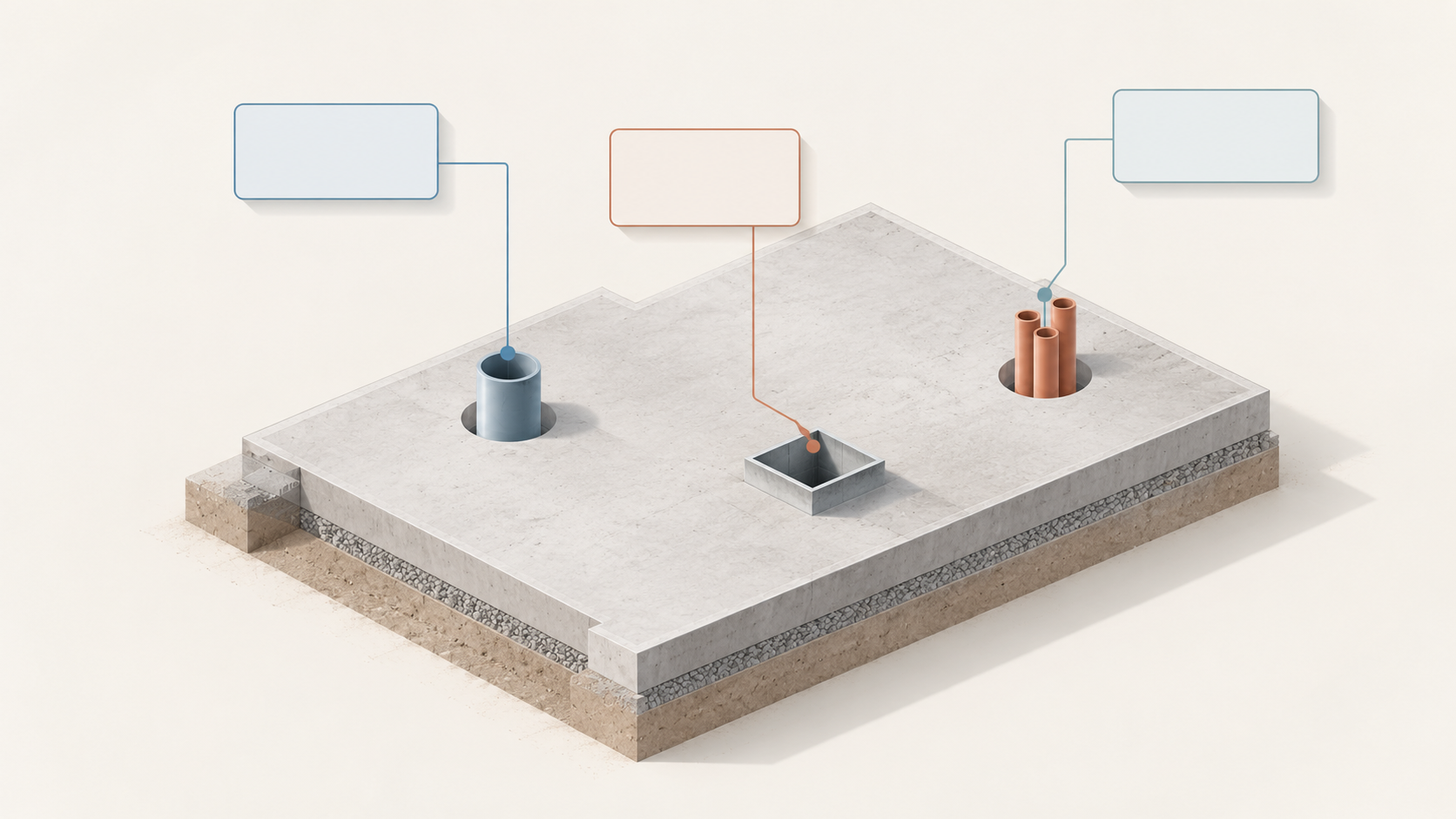

Для координации удобен реестр проходок и закладных. Он не заменяет проектные чертежи, но помогает сопоставить их и отслеживать нерешённые вопросы. Для каждой фактической проходки должна сохраняться однозначная привязка к месту установки и собственный статус проверки. Если одинаковые элементы объединены под одним обозначением, в реестре всё равно нужно различать их по позициям: общий статус группы может скрыть отсутствующую или смещённую гильзу.
| Что сверить | Что указать в реестре | Какое расхождение выявляется |
|---|---|---|
| Назначение | Система, функция элемента, обозначение по проекту | Элемент предусмотрен без понятной задачи или задача осталась без элемента |
| Положение | Позиция каждой проходки, оси, отметка и привязки по согласованным чертежам | Разные координаты в смежных разделах или расхождение на месте |
| Конструктивное решение | Ссылка на лист и узел конструктивного раздела | Проходка показана инженерами, но не согласована с конструкцией |
| Монтаж и доступ | Сторона установки, доступность для подключения и обслуживания | Элемент стоит в проектной точке, но подключить систему затруднительно |
| Исполнение | Кто поставляет, устанавливает и проверяет элемент | Деталь есть в проекте, но ответственность за неё не распределена |
| Статус | Версия задания, принятое решение и результат проверки конкретной позиции | На площадку передана устаревшая схема или не проверен отдельный элемент |
В реестр включают и позиции с нерешёнными вопросами, явно отмечая их как несогласованные. Для формы, материала и герметизации проходки указывают ссылку на соответствующее проектное решение. Требования к герметичности зависят от условий объекта и смежных разделов проекта: наличие гильзы само по себе не подтверждает водонепроницаемость ввода.
Сверьте реестр с конструкцией и будущим монтажом
Инженерное задание показывает, где системе нужно пересечь фундамент. Конструктивный раздел определяет решение для конкретного элемента здания. СП 63.13330.2018 относится к проектированию бетонных и железобетонных конструкций и имеет установленную область применения. Ссылка на этот свод правил не заменяет проектного решения о положении, размерах и влиянии проходки на конкретный фундамент.
Проверять нужно не только совпадение осей. Имеют значение отметка, направление прохода, доступ к концам гильзы, последовательность подключения сети и соседство с другими проектными элементами. Если несколько систем претендуют на одну зону, их положение согласовывают проектировщики соответствующих разделов, а не определяет монтажник на месте.
Размеры проходки, положение относительно арматуры, необходимость дополнительных деталей и допустимость изменения конструкции определяют по проекту и согласованным изменениям к нему. Способ герметизации также выбирают по условиям объекта и проектному узлу, а не по универсальной схеме. Сверка проходок не подменяет проверку армирования перед бетонированием. Анкерные группы под колонны требуют отдельной координации и здесь подробно не рассматриваются.
Назначьте исполнителя и момент проверки
Согласованные чертежи и реестр не помогут, если не определено, кто поставляет гильзы и закладные, кто их устанавливает, кто сверяет положение и кто принимает решение о готовности участка к бетонированию. Границы ответственности монолитного подрядчика, инженерных подрядчиков и генподрядчика закрепляют для конкретного проекта.
СП 70.13330.2012 «Несущие и ограждающие конструкции» распространяется, в частности, на производство и приёмку работ при возведении монолитных бетонных и железобетонных конструкций (карточка Росстандарта). При обращении к конкретным требованиям нужно учитывать изменения к СП. Предложенный здесь реестр — рабочий инструмент координации, а не установленная этим сводом правил обязательная форма документа.

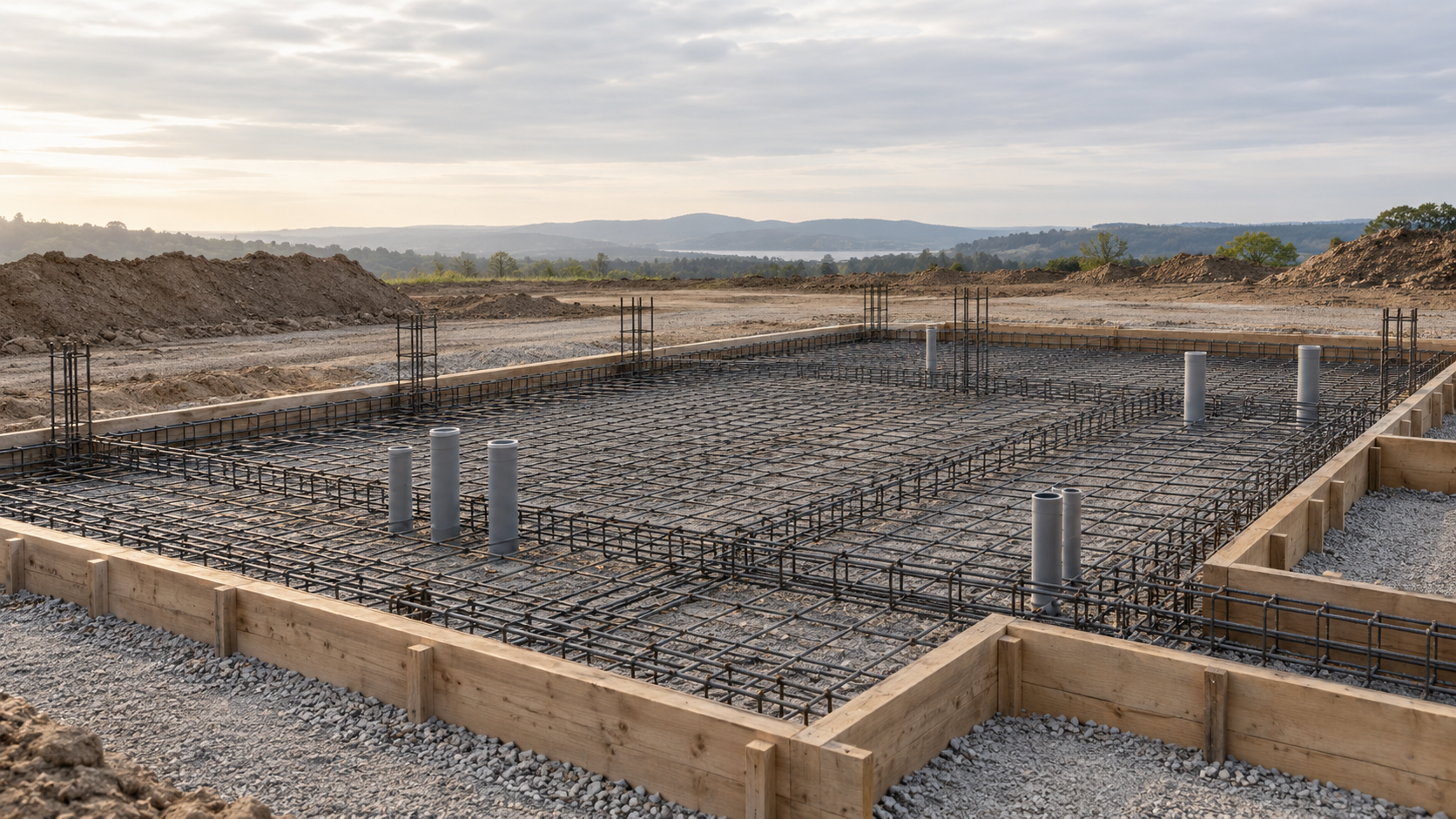

Практически полезно сверить элементы, которые после заливки станут недоступны, до бетонирования соответствующего участка. Ответственные стороны сопоставляют установленные детали с актуальными листами и позициями реестра, фиксируют расхождения и проверяют предусмотренное проектом крепление на время работ. Порядок контроля, оформления и разрешения на следующий этап определяют по документации и условиям конкретного объекта. Фотографии могут помочь зафиксировать расположение элементов, но не заменяют согласованное проектное решение.
Что делать, если задание изменилось поздно
Сначала выясните, что изменилось: положение трассы, назначение проходки, состав оборудования или требование к доступу. Затем определите затронутые элементы и участок конструкции. Если бетон ещё не уложен, изменение всё равно передают проектировщику конструкций и ответственным за смежные системы: возможность поправить опалубку не означает допустимость нового положения.
Если фундамент уже забетонирован, не назначайте бурение, вырезку или иной способ устройства отверстия по устной просьбе. Зафиксируйте расхождение и запросите проектное решение с учётом фактической конструкции и условий объекта. После согласования обеспечьте выпуск и передачу изменённой документации в порядке, установленном для проекта, и доведите решение до исполнителей.
При плотном графике полезно заранее определить, как рассматриваются задания, поступившие после согласования участка к работам. Это не запрет на изменения, а способ оценить их влияние на конструкцию, последовательность и сроки до выполнения изменённого решения.
Короткая проверка перед заливкой
- Получены актуальные задания разделов, которым нужны проходки и закладные в данном участке фундамента.
- Для каждой фактической проходки известны назначение, положение, отметка и ссылка на согласованный чертёж или узел.
- Расхождения между инженерными и конструктивными листами переданы на проектное согласование; неразрешённые позиции видны отдельно.
- Проверен доступ для последующего подключения и обслуживания систем.
- Требования к узлам и герметичности определены по условиям объекта и соответствующим разделам проекта.
- Определено, кто поставляет, устанавливает и проверяет элементы.
- Установленные детали сверены с актуальной документацией, а изменения доведены до исполнителей до работ на затронутом участке.
