Основание под фундаментную плиту склада: что проверить перед устройством?
Перед устройством фундаментной плиты склада нужно сверить подготовленное основание с актуальным проектом: проверить отметки, состояние участка, предусмотренные слои и результаты контроля. Материалы изысканий описывают условия площадки, но не подтверждают качество выполненных работ. Отклонения фиксируют по участкам и оформляют решения по ним до продолжения работ.
Содержание статьи

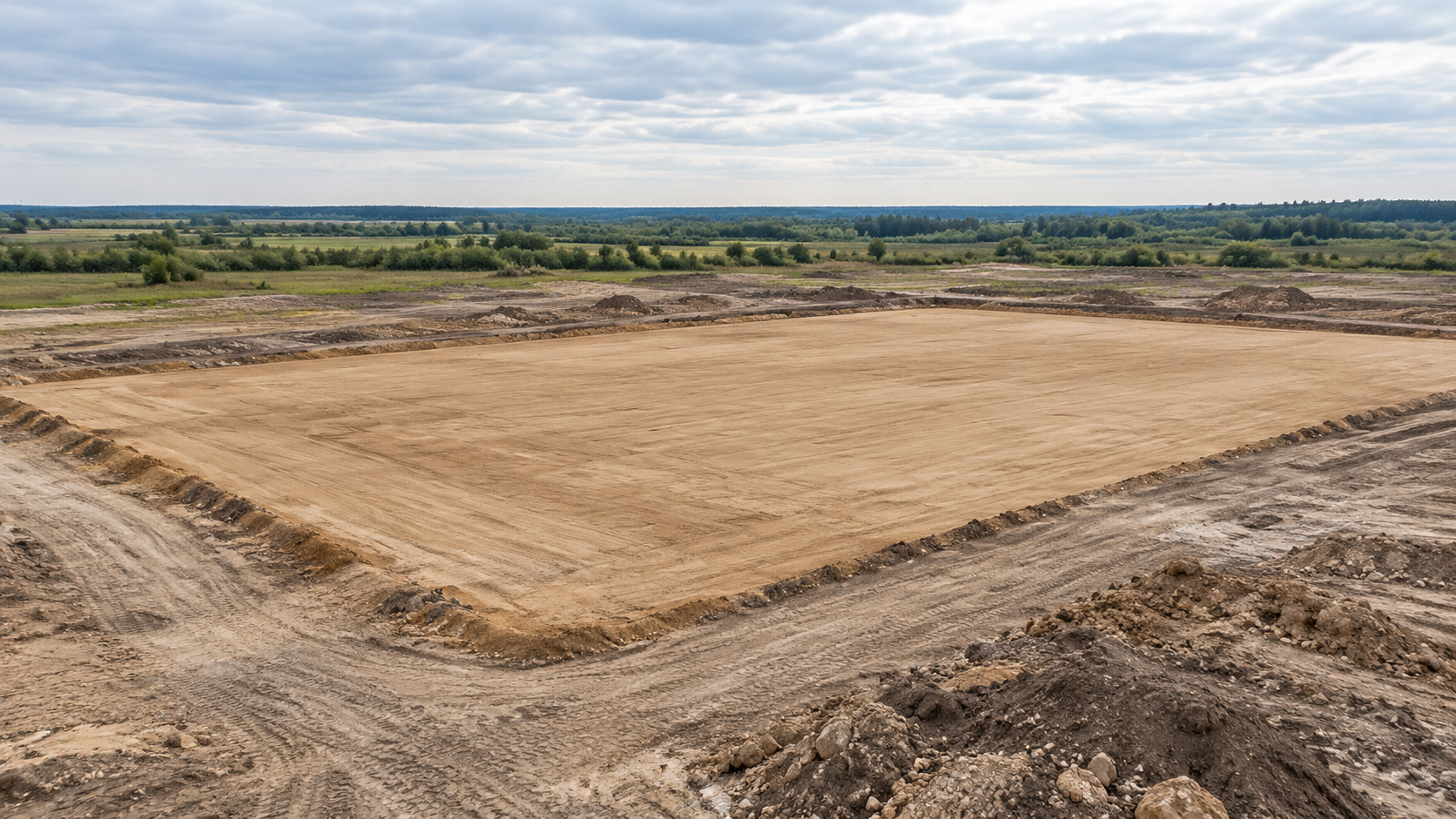

Перед устройством фундаментной плиты склада подготовленное основание проверяют по актуальному проекту с учётом инженерно-геологических условий площадки. Сверяют отметки и границы работ, состояние основания, предусмотренные слои и документы контроля. Если фактические данные расходятся с проектными, отклонение фиксируют по конкретному участку и оформляют решение в порядке, применимом к объекту, до продолжения работ.
Речь идёт именно о фундаментной плите, а не о плите пола склада: это разные проектные решения. Конструкцию плиты и состав подготовки для конкретного объекта определяют по его документации.
С каких документов начать проверку
Техническому заказчику и генподрядчику нужна действующая проектная и рабочая документация на проверяемый участок. По ней устанавливают проектные отметки, границы подготовки, состав и последовательность слоёв, требования к материалам и контролю. Отчёт об инженерных изысканиях помогает понять условия площадки, на которых основано проектное решение, но сам по себе не подтверждает качество уже выполненных работ. Для этого нужны результаты исполнительного контроля и другие документы, предусмотренные для данного этапа.
Отдельно проверьте версии чертежей. Если после выпуска первоначального проекта менялись отметки, нагрузки, расположение колонн или решение по подготовке основания, проверка по старому листу может привести к неверному выводу о готовности участка. Нужно установить, какие изменения выпущены и переданы строителям.
Под разными частями здания решения могут различаться — например, у несущих элементов, вводов коммуникаций и примыканий к соседним конструкциям. Поэтому результат проверки одной зоны нельзя автоматически переносить на всю площадь фундаментной плиты. Границы участков и объём контроля определяют по проекту и применимым требованиям.
Отметки и геометрия: что сверить на площадке

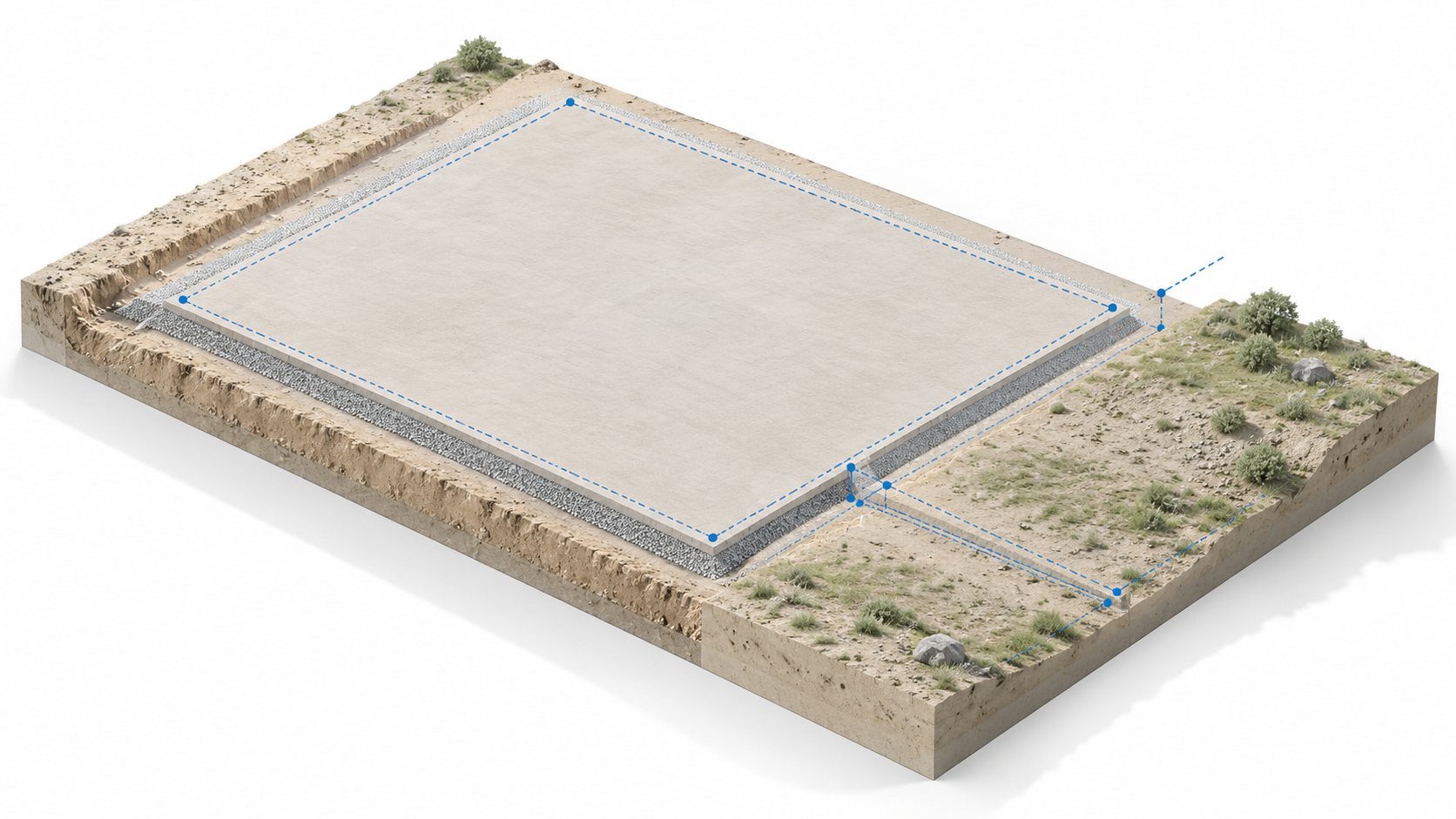

До закрытия подготовленного основания следующими слоями фактические отметки и границы работ сравнивают с проектными. Для этого используют результаты геодезического контроля с привязкой к принятой на объекте системе отметок. Важно установить, где сделаны измерения, когда они выполнены и к какому проектному решению относятся.
Проверьте край подготовленного участка, места перепада отметок, проходки и сопряжения, если они предусмотрены проектом. Отдельно отметьте зоны, где подготовка ещё не завершена или после измерений проводились дополнительные работы: прежние результаты контроля уже могут не описывать их состояние.
Единого допустимого отклонения для всех складов нет. Результаты измерений оценивают по требованиям, применимым к конкретной конструкции, участку и этапу работ.
Состояние основания перед следующим этапом

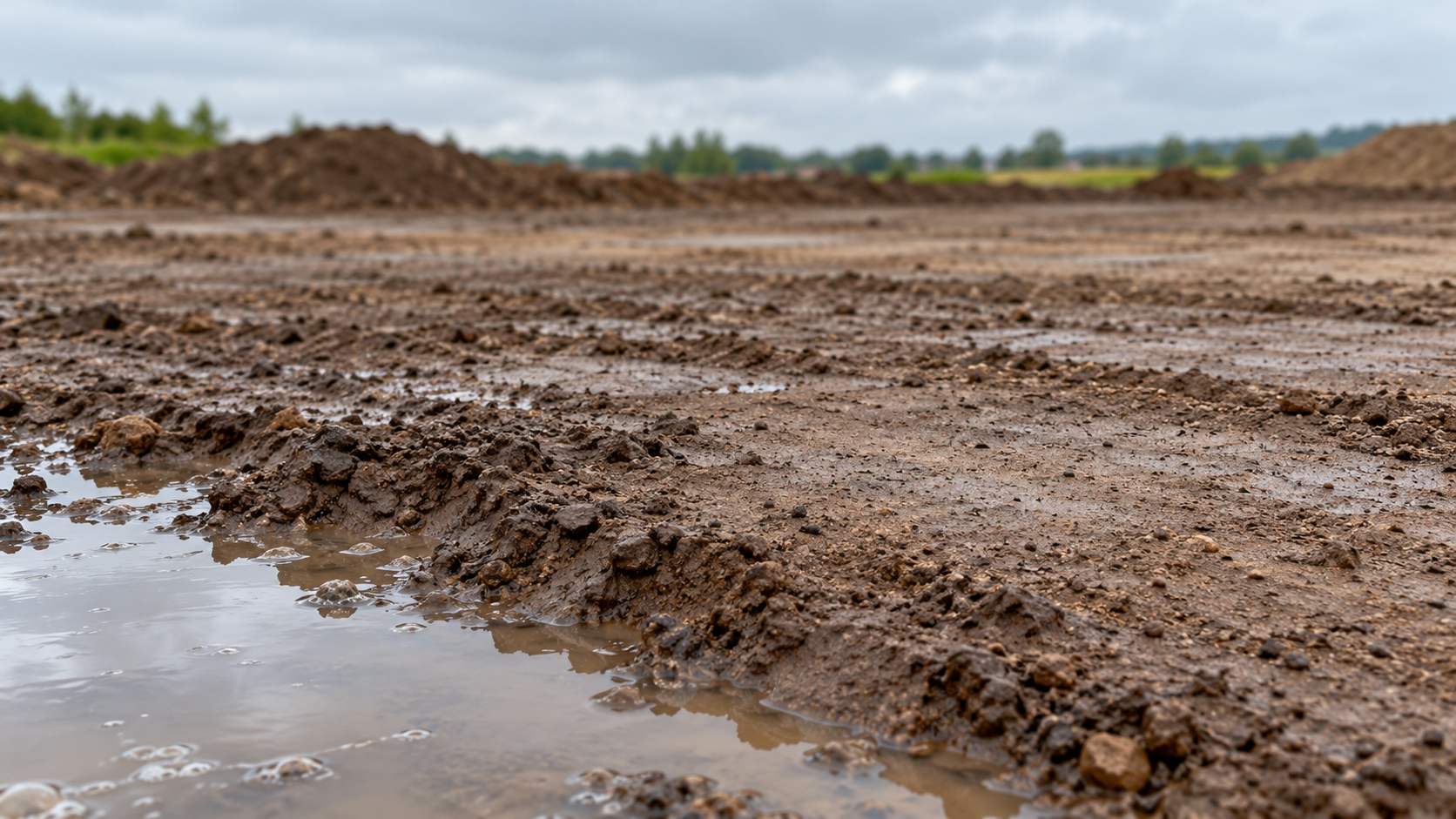

Осмотр помогает понять, сохранилось ли основание в состоянии, необходимом для продолжения работ. Обращают внимание на разрыхлённые или повреждённые участки, следы размыва, стоящую воду, посторонние включения и последствия движения техники. Отсутствие видимых дефектов не заменяет измерения и испытания, предусмотренные проектом.
Между проверкой подготовки и началом следующего этапа состояние участка может измениться из-за осадков, движения техники или дополнительных работ. Затронутую зону следует осмотреть снова и определить, требуется ли повторный контроль. Способ устранения нарушения выбирают с учётом проекта и фактических условий, а не по универсальному рецепту.
Таким образом, документы о ранее выполненной проверке и состояние основания непосредственно перед продолжением работ — два разных вопроса. Оба нужно учитывать при решении по участку.
Слои подготовки и подтверждение выполненных работ
Под фундаментной плитой могут быть предусмотрены разные подготовительные и конструктивные слои. Их состав, характеристики материалов, последовательность устройства и способы контроля задаёт проект. Назначать по статье единую толщину слоя или способ уплотнения для любого склада нельзя.
По каждому предусмотренному слою удобно сопоставить проектное требование с подтверждением его выполнения:
| Что указано в проекте | Что проверить по факту |
|---|---|
| Границы и отметки слоя | Исполнительные измерения с привязкой к участку |
| Материал и требования к нему | Документы на применённый материал и сведения о месте его укладки |
| Последовательность операций | Записи о выполненных работах |
| Контролируемые характеристики | Результаты предусмотренного контроля с указанием проверенных зон |
| Работы, закрываемые следующим этапом | Документы об освидетельствовании, если они требуются для этих работ |
Таблица не заменяет проектную программу контроля. Накладная на материал не показывает, где он уложен и достигнуты ли требуемые характеристики. Протокол испытания без привязки к проверенному участку также трудно сопоставить с местом будущей плиты.
СП 45.13330.2017 охватывает производство и приёмку земляных работ, устройство оснований и фундаментов. При этом он не является единственным документом для всех операций: производство и приёмка работ по монолитным бетонным и железобетонным конструкциям входят также в область применения СП 70.13330.2012. Какие требования относятся к конкретному этапу, устанавливают по проекту и применимым документам.
Что проверить перед переходом к устройству плиты
Перед началом следующего этапа полезно пройти по участку с актуальными чертежами и документами контроля:
- Определены границы участка, который планируют передать под следующие работы.
- Используются действующие проектные решения с учётом выпущенных изменений.
- Фактические отметки и геометрия сопоставлены с проектом.
- Состояние основания проверено после последних работ и воздействий на участке.
- Выполнение предусмотренных слоёв подтверждено в объёме, требуемом для этого этапа.
- Результаты измерений и испытаний привязаны к местам контроля.
- Освидетельствование закрываемых работ оформлено до их закрытия, если оно требуется.
- Выявленные отклонения зафиксированы; решения по ним согласованы и оформлены в порядке, применимом к объекту.
Этот список помогает организовать проверку, но не является актом приёмки и не подменяет проектную программу контроля. Если данных по отдельной зоне не хватает, следует указать её границы и недостающие подтверждения, а не отмечать всю площадь как готовую.
Как передать сведения об отклонении
Отклонение описывают предметно: где оно обнаружено, какого требования касается, каким способом и когда получены фактические данные. К описанию можно приложить схему участка, результаты измерений, фотографии и сведения о выполненных работах. Это позволяет оценивать ситуацию в контексте проектного решения.
Не следует самостоятельно менять конструкцию подготовки или закрывать спорный участок следующими работами. Необходимые действия, согласования и повторный контроль зависят от характера отклонения. Участие проектировщика не заменяет строительный контроль и оформление изменений в установленном для объекта порядке.
Вопросы для проектировщика и ответственных за контроль:
- Какие отметки и характеристики являются контрольными для этого участка?
- Достаточно ли имеющихся результатов по объёму и расположению проверок?
- Требуется ли повторный контроль после доработки или воздействия на основание?
- Как оформить согласованное решение и подтверждение его выполнения?
