Подготовка площадки под фундамент коммерческого здания: что передать подрядчику до земляных работ
До обсуждения работ по фундаменту подготовьте актуальный проект, результаты изысканий, сведения о коммуникациях и ограничениях площадки. Порядок разработки грунта, проверки открытого основания и передачи участка согласуют участники проекта. Параметры основания определяют по проекту и условиям объекта, а не по универсальной рекомендации.
Содержание статьи
До обсуждения земляных и фундаментных работ участникам проекта нужны актуальные проектные решения, результаты инженерных изысканий, сведения о коммуникациях и ограничениях площадки. По площади здания или фотографии участка нельзя назначить глубину разработки грунта, конструкцию основания либо способ его подготовки: решения зависят от проекта и условий объекта.
Соберите проект и результаты изысканий
Для предметного обсуждения передайте актуальные чертежи и документы, относящиеся к фундаменту и земляным работам. Из них должны быть понятны расположение здания, проектные отметки, конструкция фундамента, требования к основанию и границы рассматриваемых работ. Если часть решений ещё разрабатывается, обозначьте её статус: предварительный вариант не следует принимать за задание на производство работ.
Отдельно подготовьте результаты инженерных изысканий, прежде всего данные о грунтах и подземных водах на рассматриваемой площадке. СП 47.13330.2016 относится к инженерным изысканиям для проектирования и строительства. При передаче отчёта полезно указать, где и когда проводились исследования и к какому участку они относятся. Сама по себе ссылка на свод правил не означает, что имеющегося отчёта достаточно для конкретного объекта: это оценивают вместе с проектировщиком.
У коммерческого здания условия могут различаться в зонах основного корпуса, пристроек, рамп и других сооружений. Важно понять, обеспечены ли исходными данными принятые проектные решения на каждом рассматриваемом участке. Проектирование оснований зданий и сооружений рассматривается в СП 22.13330.2016, но параметры основания определяют не по общей статье или названию нормы, а для конкретного проекта. Если данных недостаточно, необходимость их дополнения следует обсудить с проектировщиком.
Уточните ограничения площадки

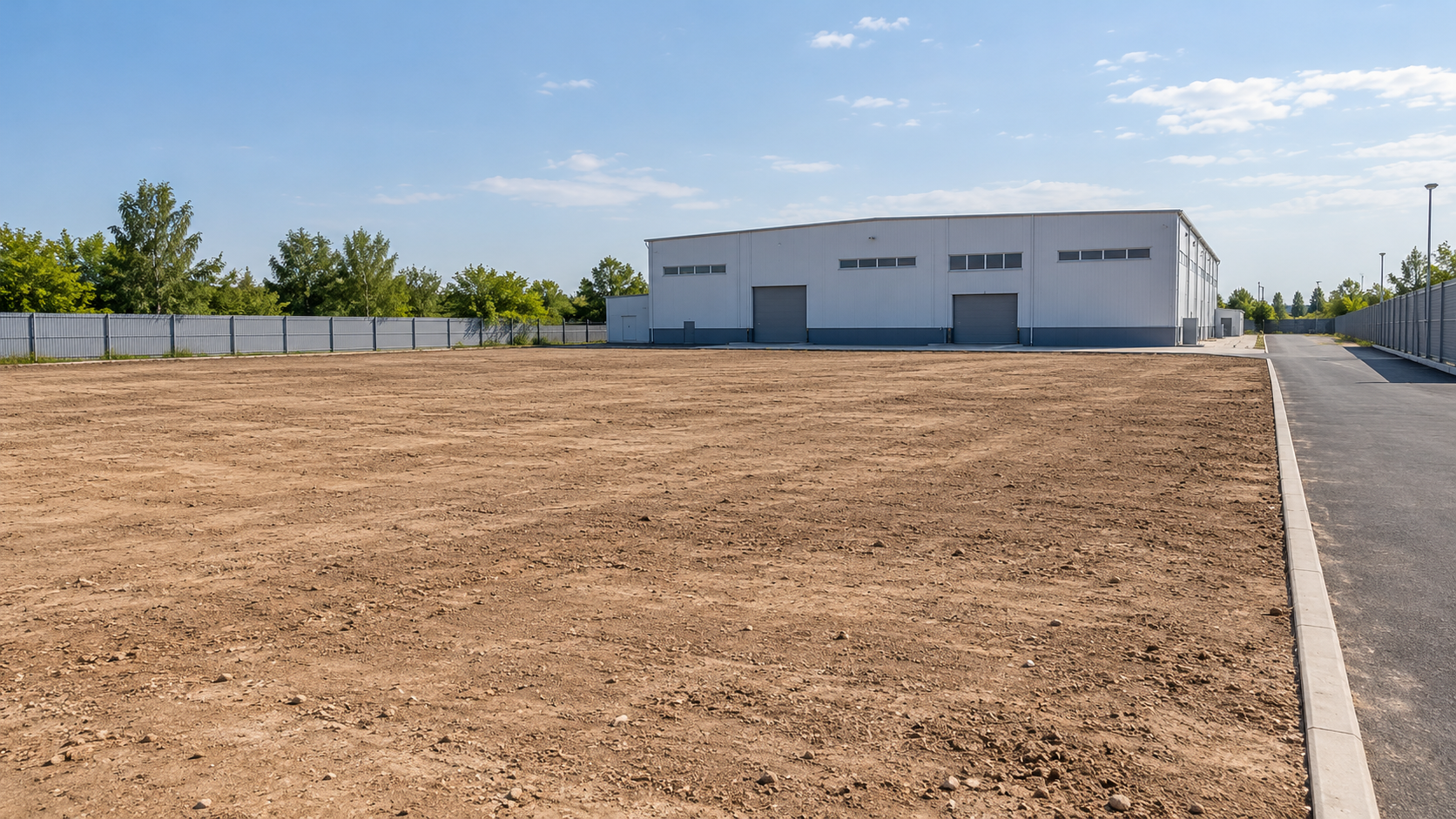

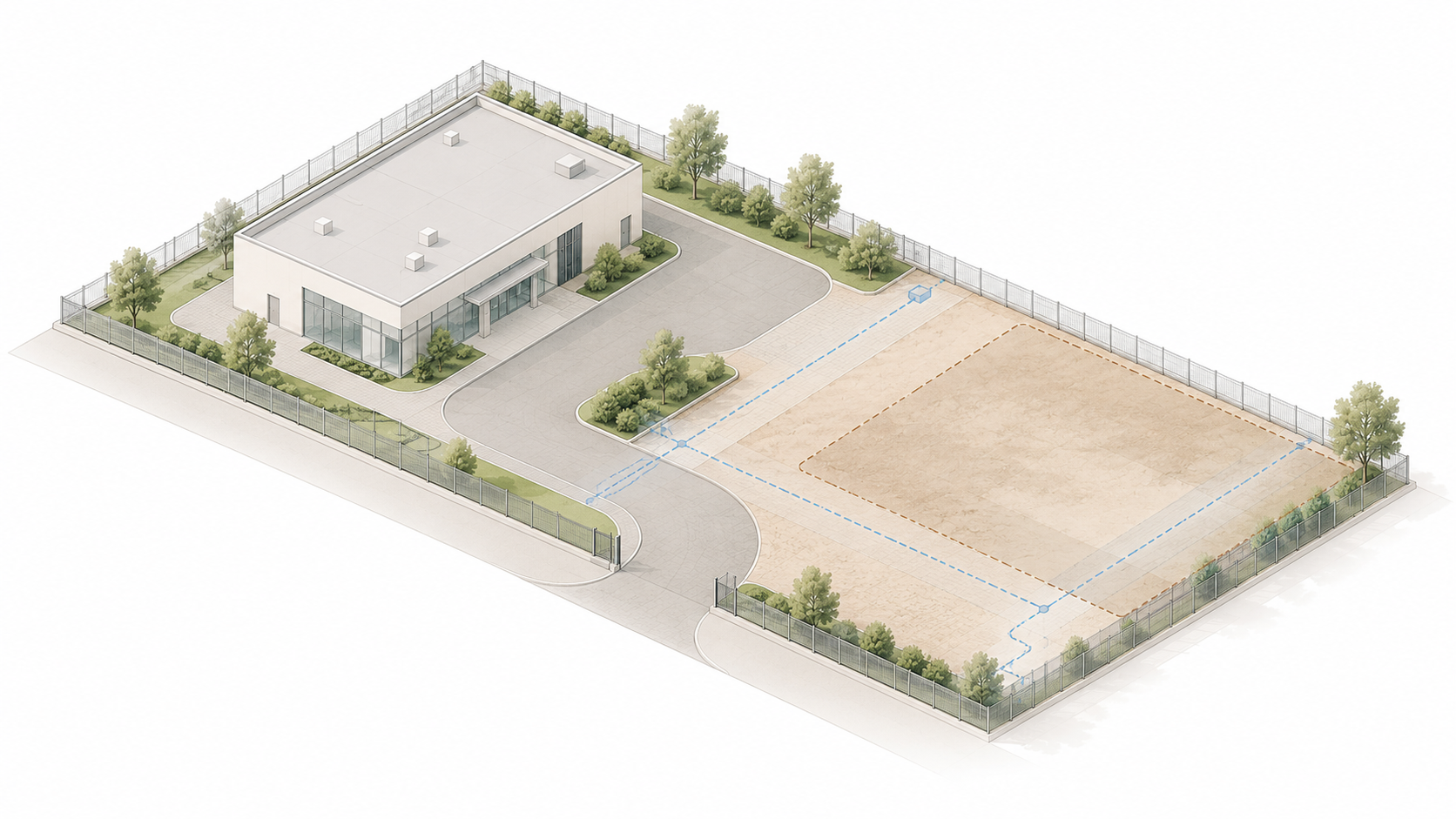

Сопоставьте план участка с фактической обстановкой: существующими зданиями, покрытиями, ограждениями, перепадами отметок, доступными проездами и местами складирования. Обозначьте зоны, которые должны продолжать работать во время строительства. Например, на действующей складской площадке маршрут техники может пересечься с проездом эксплуатирующей организации — это ограничение нужно учесть при планировании работ.
Передайте имеющиеся планы и исполнительные схемы подземных и надземных коммуникаций, сведения об их владельцах и известные ограничения. Старую схему не стоит считать подтверждением фактического положения сетей или их отсутствия. Порядок уточнения расположения коммуникаций и работы в соответствующих зонах, как и ответственных за согласования, определяют для конкретной площадки по проекту и договору. Также сообщите об ограничениях возле соседних объектов, по доступу и обращению с водой, если они влияют на работы.
Согласуйте порядок работ и проверку открытого основания
Когда исходные данные собраны, заказчик, проектировщик и подрядчик могут согласовать последовательность работ, организацию площадки, осмотр основания после разработки и порядок действий при расхождениях. СП 45.13330.2017 относится к производству и приёмке земляных работ, устройству оснований и фундаментов; при применении его требований нужно учитывать действующую редакцию с изменениями. Свод правил не заменяет рабочую документацию для объекта.

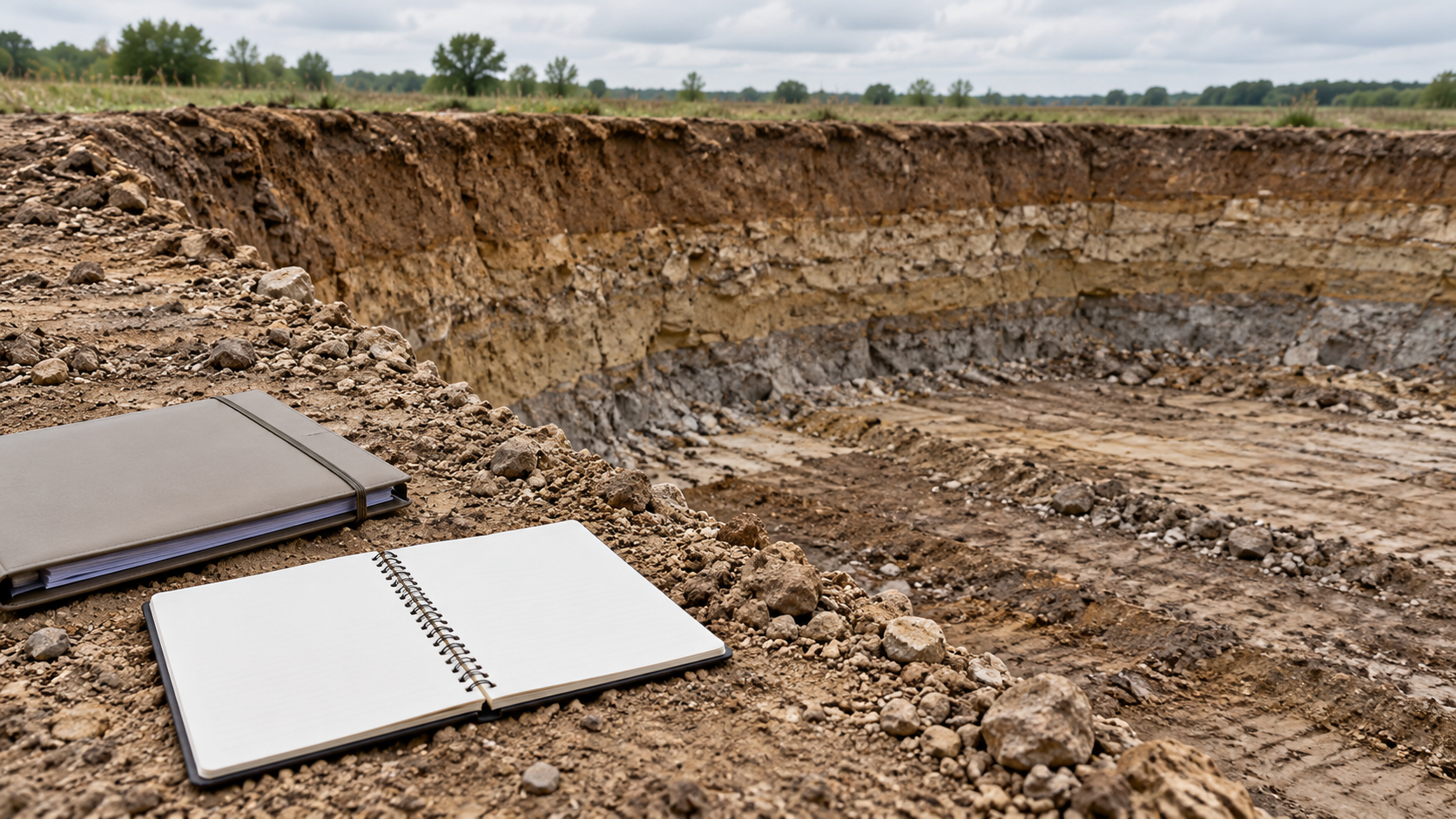

Заранее определите, кто сопоставляет условия после вскрытия с результатами изысканий и проектом, как фиксируют наблюдения и кому передают сведения об отклонениях. Если в выемке обнаружена засыпка там, где ожидался иной грунт, не следует автоматически углублять разработку или заменять грунт выбранным «типовым» материалом. Расхождение нужно зафиксировать и передать ответственным участникам проекта для решения; подрядчик не должен самостоятельно менять конструкцию основания.
Воду в выемке, осадки и сезонные изменения условий тоже следует учитывать при планировании. Порядок действий зависит от проектных решений и фактического состояния площадки, поэтому универсальная схема здесь не подходит.
Какие данные обсудить на первой встрече
Таблица помогает подготовить вопросы, но не устанавливает нормативное распределение обязанностей. Состав документов, порядок согласований и ответственных определяют по проекту и договору.
| Исходные данные | Зачем нужны | С кем уточнить по проекту и договору |
|---|---|---|
| Актуальные чертежи и статус проектных решений | Уточнить отметки, конструкцию фундамента и границы работ | С заказчиком и проектировщиком |
| Результаты инженерных изысканий | Сопоставить принятые решения с данными о грунтах и подземных водах | С заказчиком и проектировщиком |
| Планы коммуникаций и сведения об их владельцах | Выявить пересечения и определить порядок проверки сетей на месте | С участниками, назначенными ответственными за согласования |
| Сведения о существующих зданиях, покрытиях и действующих зонах | Учесть ограничения площадки и соседних объектов | С заказчиком или генподрядчиком |
| Данные о доступе, проездах и местах складирования | Оценить условия работы на выделенном участке | С генподрядчиком и предполагаемым подрядчиком |
| Порядок осмотра и передачи основания | Определить, как фиксировать состояние после разработки и действовать при отклонениях | С проектировщиком, генподрядчиком и подрядчиком |
Чек-лист перед обсуждением работ
Проверьте, какие сведения уже есть, а какие ещё предстоит получить:
- единый комплект актуальных чертежей и понятный статус каждой версии;
- результаты изысканий, относящиеся к рассматриваемому участку;
- планы известных сетей и порядок уточнения их расположения;
- границы доступной территории, проезды и действующие зоны объекта;
- ответственные за согласование изменений проектных решений;
- порядок осмотра основания после разработки и фиксации расхождений;
- условия передачи участка для фундаментных работ.
Если на какой-либо вопрос пока нет ответа, отметьте его вместе с тем, кто и на каком этапе должен его уточнить. Отсутствие ответа нельзя подменять предположением, что вопрос разрешится после выхода техники на площадку.
Частые вопросы
Можно ли начать, если данных о грунтах мало?
Обсудите достаточность изысканий с проектировщиком. Он должен оценить, позволяют ли имеющиеся данные обосновать проектные решения и требуется ли их дополнение. Подбирать конструкцию основания после начала разработки вместо проектной подготовки не следует.
Что делать, если на участке есть коммуникации?
Соберите имеющиеся сведения о сетях и согласуйте порядок проверки их расположения и ограничения для работ в соответствующих зонах. Отсутствие линии на старом плане не доказывает, что сети нет.
Что делать, если после вскрытия грунт отличается от ожидаемого?
Зафиксируйте место и характер расхождения, передайте информацию ответственным участникам проекта и дождитесь согласованного решения. Способ изменения работ нельзя выбирать только по внешнему виду грунта.
Подготовленные документы и перечень открытых вопросов помогают обсудить границы работ, но сами по себе не подтверждают готовность площадки к земляным работам.
