Бетонный пол склада: какие нагрузки и условия эксплуатации учесть в задании на проектирование
Для задания на проектирование бетонного пола склада нужны схема хранения, нагрузки от стеллажей и грузов, параметры техники, маршруты движения, требования к поверхности и сведения об основании. Одной общей нагрузки для склада недостаточно. Конструкцию пола и её пригодность для конкретного объекта определяют по проекту.
Содержание статьи
Бетонный пол склада проектируют с учётом работы конкретного объекта, а не абстрактной «складской нагрузки». До выбора конструкции проектировщику нужны план размещения стеллажей и оборудования, характеристики грузов и техники, маршруты движения, требования к поверхности и сведения об основании. Толщину, армирование и решение для поверхности определяют по проекту.
Сначала опишите, как будет работать склад

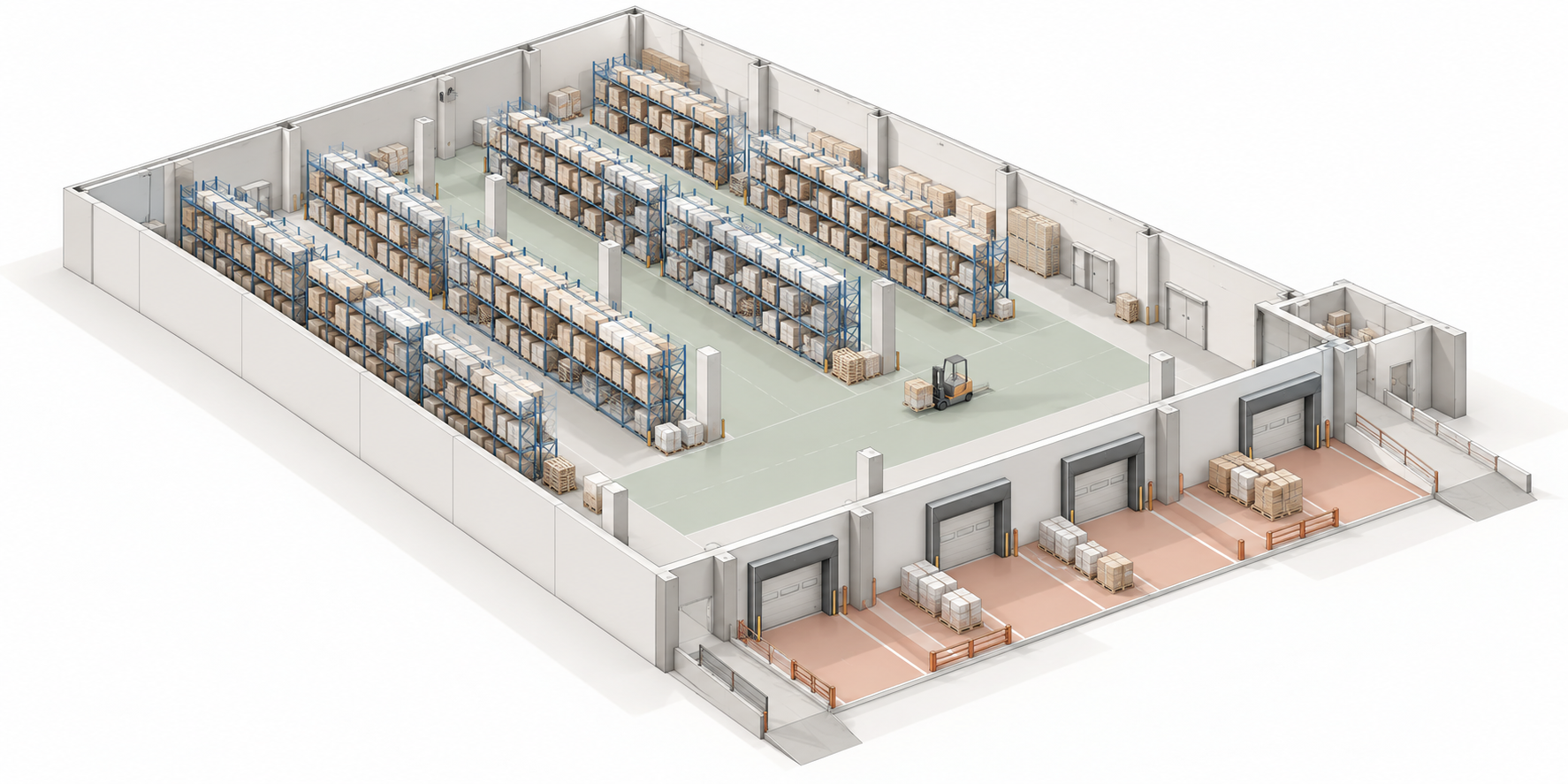

На плане обозначьте зоны хранения, приёмки, комплектации, погрузки и размещения оборудования. Отметьте участки, назначение которых может измениться. Если схема стеллажей ещё не утверждена, укажите, какие данные предварительные и кто их уточнит.
Для каждой зоны опишите, что и как хранится, как перемещается груз, каковы предполагаемые масса единицы хранения и высота складирования. Одной цифры общей нагрузки недостаточно: распределённый по площади груз и нагрузка через опоры стеллажа по-разному воздействуют на пол. Положение опор и параметры их крепления также нужны для проверки проектного решения.
Отдельно перечислите погрузчики, штабелёры, тележки и стационарное оборудование. Для выбранной техники запросите у поставщика данные о массе машины с грузом, нагрузках на колёса или оси и типе колёс. Если модели пока неизвестны, обозначьте рассматриваемые варианты как предварительные и предусмотрите уточнение расчётных данных после выбора оборудования.
Какие режимы отразить в задании
Участки одного склада могут работать в разных условиях. Таблица помогает собрать исходные данные по зонам, но не заменяет расчёт.
| Режим эксплуатации | Данные для проектировщика | Что отразить в задании |
|---|---|---|
| Стеллажное хранение | Схема рядов, параметры опор, нагрузки от заполненных стеллажей, способ крепления | Места установки и необходимость проверки местных нагрузок и креплений |
| Движение складской техники | Модели или предварительные параметры машин, характеристики колёс, маршруты и интенсивность движения | Проезды, развороты и условия работы техники |
| Погрузка и приёмка | Применяемое оборудование, места остановки и манёвров, условия у ворот | Границы участков с иным режимом движения и сопряжения с внешними площадками |
| Хранение с особыми условиями | Температура, возможные проливы, применяемые вещества, порядок уборки | Воздействия на поверхность, которые следует учесть при выборе решения |
| Возможная перепланировка | Какие зоны, стеллажи или оборудование могут измениться | Предполагаемые изменения и необходимость проверки пола до их реализации |
Передавайте характеристики, а не только названия зон. Запись «проезд погрузчика» не показывает, какая машина будет работать на участке и с каким грузом. Недостающие сведения лучше прямо перечислить в задании как вопросы для уточнения.
Ровность, швы и поверхность — часть задачи
Требования к ровности обсудите с проектировщиком и поставщиками выбранных стеллажей и техники. Для разных систем хранения и маршрутов движения требования могут различаться. Вместо формулировки «идеально ровный пол» согласуйте параметры поверхности и способ их проверки, применимые к проекту.

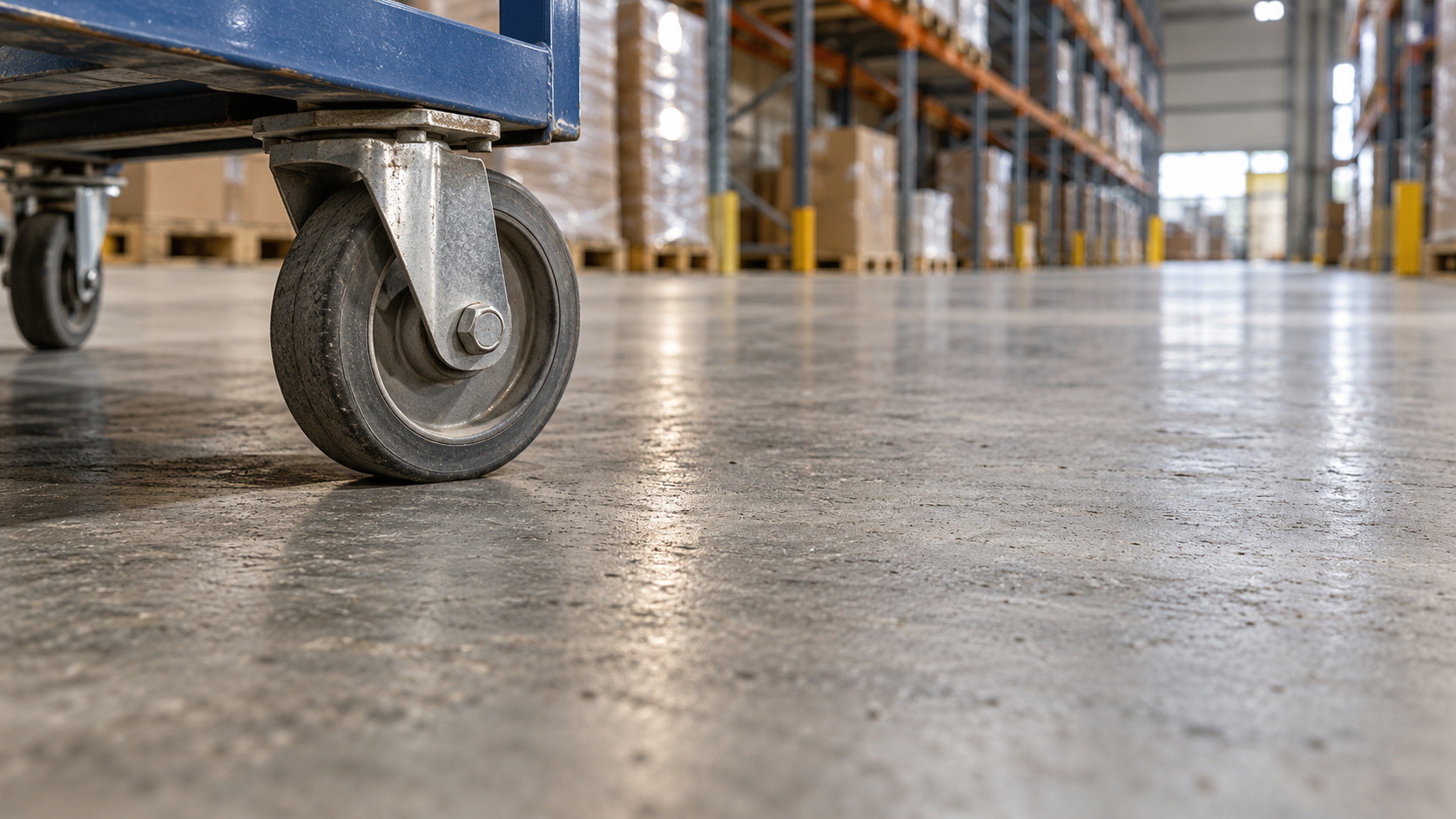

Опишите ожидаемый износ от колёс, требования к уборке, возможное пылеобразование и проливы, условия противоскольжения в рабочих зонах. Эти сведения нужны для выбора решения для поверхности, но не означают, что всякому складу требуется определённое покрытие. Если на объекте применяются вещества, способные воздействовать на пол, укажите их и условия контакта.
Попросите проектировщика рассмотреть расположение швов и сопряжений у ворот, колонн, приямков, рамп и оборудования с учётом схемы стеллажей и маршрутов техники. Конструкцию и детали швов определяют в проекте; по одной планировке склада назначить их нельзя.
Разберитесь, какую функцию выполняет плита
Пол по грунту может служить эксплуатационной поверхностью и воспринимать предусмотренные проектом нагрузки от хранения, техники и оборудования. Фундаменты передают на основание нагрузки от несущих конструкций здания. Поэтому расчёт фундаментов сам по себе не подтверждает пригодность пола для выбранных стеллажей или погрузчиков.
При этом назначение плиты нельзя определять только по её названию: в конкретном проекте она может конструктивно участвовать в передаче нагрузок. Проектировщик должен установить её функцию, учтённые воздействия и допустимость опирания на неё оборудования или конструкций.
Также требуют проверки сопряжения с фундаментами колонн и стен, въездами, приямками и инженерными вводами. Для пола по грунту нужны сведения об основании площадки, подготовке и условиях увлажнения. Пока нет документации объекта и необходимых данных изысканий, нельзя подтвердить достаточность конструкции для конкретного склада.
Как подготовить исходные данные
- Соберите актуальные планы и обозначьте назначение зон, проезды и возможные изменения планировки.
- Запросите характеристики стеллажей, техники и оборудования. Разделите выбранные решения и предварительные предположения.
- Нанесите на план опоры стеллажей, места установки оборудования, развороты, ворота, приямки и другие участки, требующие внимания.
- Опишите температурный режим, уборку и возможные воздействия на поверхность.
- Передайте проектировщику доступные результаты изысканий и решения по смежным конструкциям; согласуйте, каких данных не хватает.
- После разработки проекта проверьте, отражены ли в документации принятые нагрузки, ограничения эксплуатации, требования к поверхности и способы их проверки.
Перед передачей задания убедитесь, что у неизвестных параметров указаны ответственные за уточнение. Это позволит не принять предварительную схему стеллажей или техники за окончательную.
Частые вопросы заказчика
Можно ли начать проектирование до выбора поставщика стеллажей?
Можно передать предварительную схему и явно обозначить допущения. Нагрузки, расположение опор и крепления потребуется проверить по выбранной системе до принятия окончательных решений и монтажа.
Достаточно ли написать «ровный пол»?
Нет. Укажите, какая техника и система хранения планируются, как проходит движение и какие требования предъявляют их поставщики. Проверяемые параметры согласуют в проекте.
Если плита уже рассчитана, отдельное задание на пол не нужно?
Сначала выясните по проекту, какую функцию выполняет плита и какие нагрузки и требования к эксплуатации учтены. Если данных о стеллажах, движении техники или поверхности в проекте нет, их нужно передать для проверки.
Источники
Материал подготовлен редакцией МАСКАТ с использованием ИИ. Решение по конкретному объекту требует проверки исходных данных специалистом.
