Бетонный пол склада зимой: как согласовать захватки и защиту швов
Перед зимним бетонированием пола склада согласуют по проекту схему захваток, назначение и узлы швов, технологию выдерживания и защиту кромок. Время нарезки усадочных швов и допуск техники определяют по принятой технологии и фактической готовности участка, а не по универсальному числу часов или дней.
Содержание статьи
При поэтапном устройстве бетонного пола граница заливок влияет не только на график работ. Она может оказаться у ворот, колонны или на маршруте погрузчика — там, где повреждение кромки особенно осложнит передачу участка. Поэтому схему швов и порядок работ согласуют до поставки смеси, а не оставляют на решение бригады в день бетонирования.

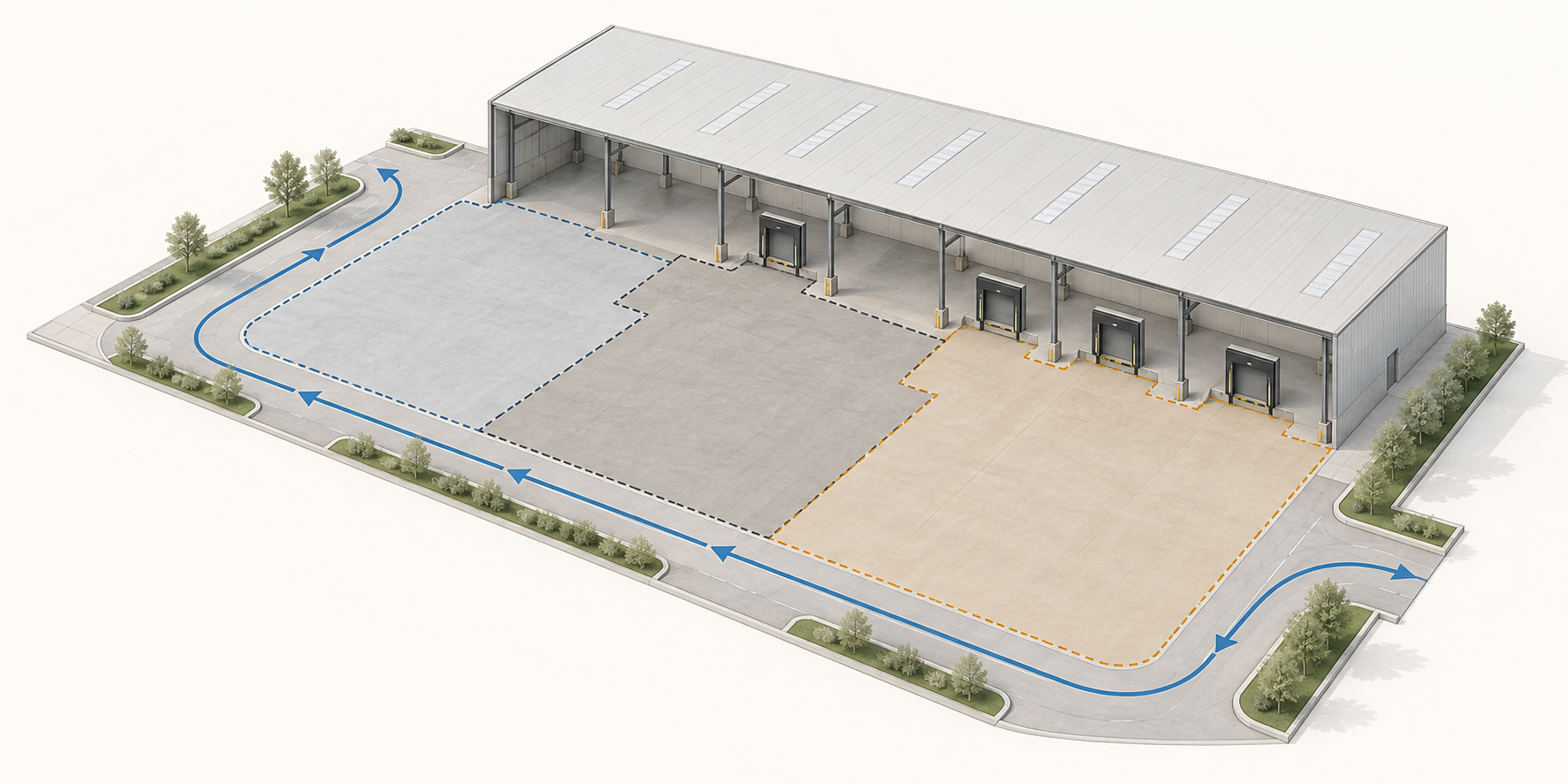

Начните со схемы захваток и движения по складу
Схема захваток показывает очередность бетонирования и границы между этапами. По ней проверяют, смогут ли другие подрядчики работать рядом, не повредив готовый пол, и где потребуется временно ограничить движение. МАСКАТ описывает устройство промышленных полов для складов и производственных помещений, включая согласование захваток и швов. Конкретный зимний режим для отдельного пола эта страница не задаёт.
Генподрядчику и подрядчику по полу стоит сопоставить схему захваток с планом колонн, ворот, погрузочных зон и маршрутов техники. Если граница заливок попадает на основной путь погрузчика, нужно проверить узел сопряжения и защиту кромок. Переносить границу только ради удобства подачи смеси нельзя: изменение согласуют с проектировщиком пола и, если оно затрагивает другие конструкции, с их проектировщиком.
На схеме полезно отметить участки, доступные другим подрядчикам, места складирования и временные маршруты. Это поможет избежать незапланированного движения по недавно выполненной захватке.
Различайте назначение швов
Похожие линии на плане могут обозначать разные решения. Перед началом работ проверьте назначение каждого шва и его узел. СП 29.13330.2011 «Полы» относится к проектированию полов, в том числе складских и производственных зданий; расположение и исполнение швов для объекта определяет проект. Различия между видами швов поясняют и технические материалы ACI, но они не заменяют российский проект и применимые к нему требования.
| Вид шва | Задача | Что уточнить до работ |
|---|---|---|
| Усадочный, или контрольный | Создаёт предусмотренное проектом место для раскрытия трещины при усадке плиты | Расположение, способ выполнения, критерии начала нарезки, если она предусмотрена, и последующие операции |
| Рабочий шов между захватками | Оформляет границу бетонирования в разные этапы | Место остановки, узел сопряжения, требования к кромкам и порядок примыкания следующей заливки |
| Изоляционный шов у конструкции | Разделяет пол и колонну, стену, основание оборудования или другое примыкание, когда это предусмотрено проектом | Геометрию узла, материалы разделения или заполнения и связь с соседними швами |
| Предусмотренный проектом деформационный шов здания или пола | Позволяет частям конструкции перемещаться в соответствии с проектным решением | Положение, продолжение через необходимые слои и устройство покрытия в зоне шва |
Рабочий шов между заливками не становится автоматически деформационным и не заменяет усадочный. Если линии разных швов совпадают или пересекаются, проектировщик должен показать, как выполняется узел. Значение согласованной схемы швов для бетонных полов и плит также рассматривается в руководстве ACI; его решения нельзя переносить на объект без проверки проекта.
Проверьте узлы у колонн, ворот и переходов
В местах примыканий решения трудно исправлять после бетонирования. У колонн сходятся линии швов и ограничено пространство для работ. У ворот важно учесть маршрут техники и условия соседней зоны. На переходе между помещениями могут различаться покрытия и порядок ввода участков в работу.
Проверьте, не заканчивается ли захватка у края проёма или в зоне поворота техники без проектного решения для кромок. Если проект пола и схема производства работ расходятся, вопрос нужно закрыть до поставки смеси. Для зон с оборудованием отдельно уточните, как его основания связаны с полом и какие примыкания предусмотрены. Узел из другой части склада не обязательно подходит для этого места.
Согласуйте операции со швами и зимнее выдерживание
Для каждой захватки в технологии работ должна быть понятна последовательность: подготовка основания и примыканий, бетонирование, уход за бетоном, выполнение предусмотренных швов, их защита и передача участка. СП 71.13330.2017 охватывает производство и приёмку, в частности, покрытий полов. Применимость его отдельных положений зависит от конструкции пола и вида работ: одной этой ссылкой нельзя обосновать всю технологию монолитной плиты и зимнего выдерживания. Область производства и приёмки работ при возведении монолитных бетонных конструкций также рассматривает СП 70.13330.2012.
В холодный период недостаточно записи «нарезать швы после заливки». Нужно определить, кто контролирует условия выдерживания, какие данные используют перед следующей операцией и как действуют при отклонении фактических условий от плана. Укрытие или прогрев, если он требуется, выбирают с учётом конструкции пола, смеси и площадки и закрепляют в технологических документах. Описание зимнего прогрева на странице монолитных работ МАСКАТ не означает, что тот же способ подходит для любого промышленного пола.
Для нарезаемого усадочного шва момент начала работ особенно важен: слишком ранняя нарезка может повредить края пропила, а запоздалая — не успеть ограничить появление случайных трещин. Это техническое пояснение ACI относится именно к нарезке; сроки заполнения и других операций со швами определяют отдельно. Единое число часов для всех захваток назначать нельзя.
Если проект предусматривает заполнение швов, заранее согласуют материал, этап выполнения и защиту шва от загрязнения до заполнения. Повреждённый или загрязнённый узел сначала оценивают и определяют порядок устранения проблемы, а не закрывают ради передачи участка.

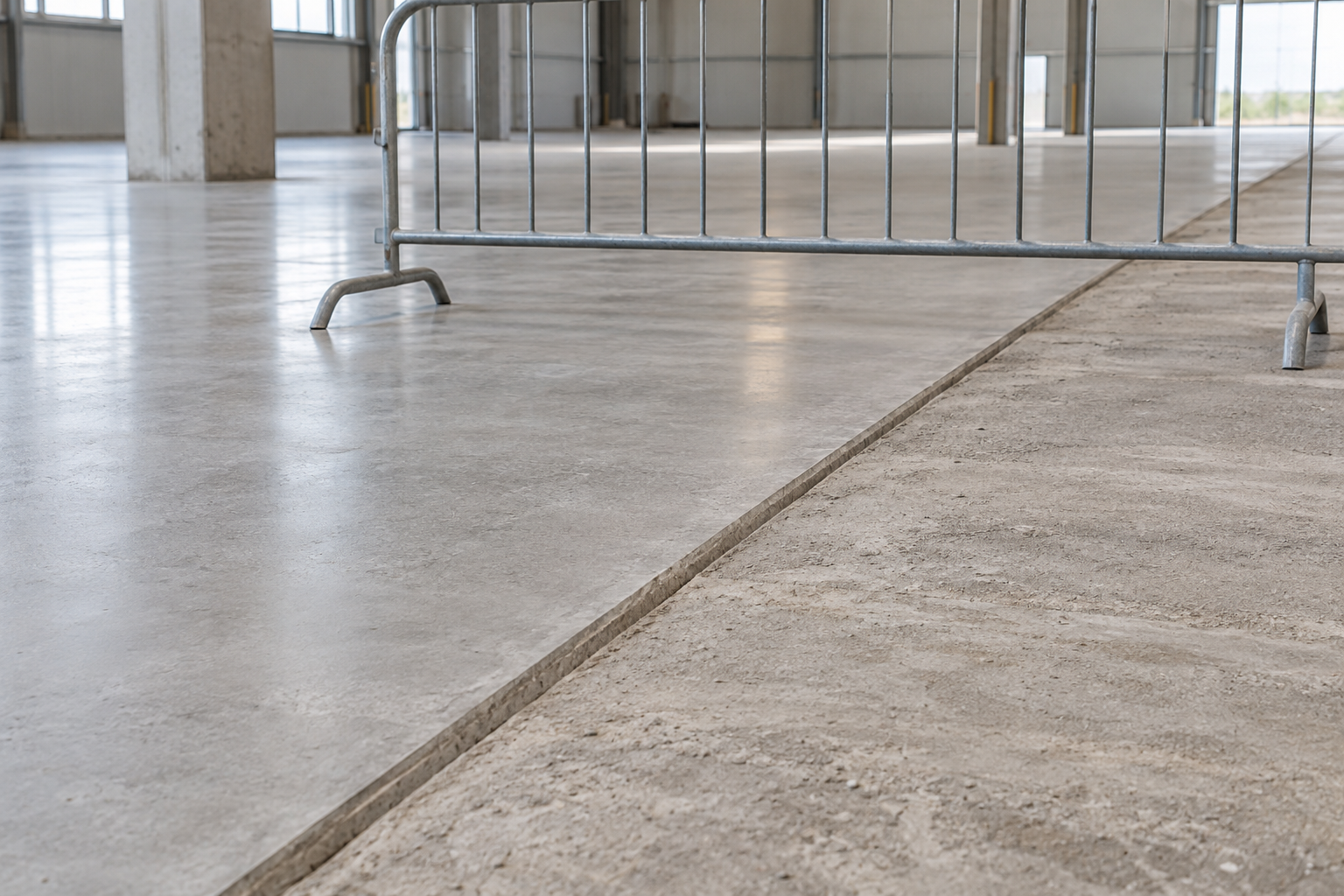

Защитите кромки до передачи участка
После выполнения шва работу с ним нельзя считать законченной, если рядом продолжается строительство. На плане организации работ обозначьте ограничения проезда, маршруты обхода и места временного складирования. Если строительной технике предстоит пересекать границу захваток, проектировщик и генподрядчик должны согласовать защиту этого места и условия движения.
Возраст бетона сам по себе не подтверждает готовность пола к нагрузке. ГОСТ 18105-2018 посвящён контролю и оценке прочности бетона, но не устанавливает универсальный срок пуска погрузчика. Допуск движения нужно увязать с проектом, принятой технологией, результатами контроля и состоянием швов и кромок.
Перед передачей участка осмотрите кромки и примыкания, состояние предусмотренного заполнения и чистоту швов. Обнаруженные повреждения и порядок их устранения стоит зафиксировать. Это поможет отличить состояние пола при передаче от повреждений, возникших во время последующих работ.
Что проверить до бетонирования первой захватки
- Есть актуальный проект пола и согласованная схема захваток с очередностью работ.
- На чертежах различимы усадочные, рабочие, изоляционные и проектные деформационные швы; для пересечений и совпадений показаны узлы.
- Проработаны примыкания у колонн, ворот, проёмов и оснований оборудования.
- Схема швов сопоставлена с маршрутами техники и зонами складирования.
- Для холодного периода определены технология выдерживания, контроль условий и действия при отклонениях.
- Понятно, кто отвечает за выполнение швов, защиту кромок, осмотр и передачу каждого участка.
Частые вопросы до начала работ
Когда нарезать усадочный шов?
По критериям, установленным для принятой конструкции и технологии, с учётом смеси и фактических условий выдерживания. Календарное число часов без этих данных не служит надёжным заданием.
Чем защитить кромки между заливками?
Решение зависит от проектного узла, стадии работ и ожидаемого движения. Пока защита не согласована, проезд и складирование у незащищённой границы захватки следует исключить организацией работ.
Когда можно пустить погрузчик?
Условия допуска должны следовать из проекта и порядка контроля готовности участка. Генподрядчику важно подтвердить не только состояние бетона, но и пригодность швов и кромок для предусмотренного маршрута.
Если схема захваток ещё обсуждается, подготовьте для проектировщика и подрядчика по полу единый комплект чертежей и схему движения техники. Тогда положение швов, зимнее выдерживание и порядок передачи участков можно согласовать до бетонирования.
Источники
- МАСКАТ — промышленные полы
- МАСКАТ — монолитные работы для бизнеса
- Росстандарт — СП 29.13330.2011 «Полы»
- Росстандарт — СП 71.13330.2017 «Изоляционные и отделочные покрытия»
- Росстандарт — СП 70.13330.2012 «Несущие и ограждающие конструкции»
- Росстандарт — ГОСТ 18105-2018 «Бетоны. Правила контроля и оценки прочности»
- American Concrete Institute — различия между видами швов
- American Concrete Institute — руководство по бетонным полам и плитам, раздел о швах
- American Concrete Institute — вопросы о времени нарезки швов
Материал подготовлен редакцией МАСКАТ с использованием ИИ. Решение по конкретному объекту требует проверки исходных данных специалистом.
